山本電機製作所

マノスターデジタルセンサ

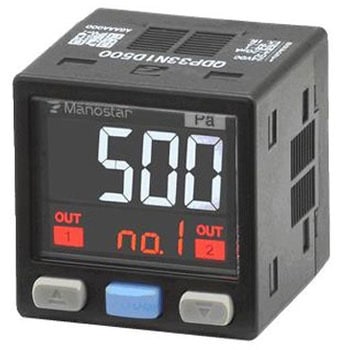

30×30型デジタル微差圧センサ
自社開発の静電容量型圧力センサ搭載
センサおよび表示、出力機能を30mm角に組み込んだ業界最小クラス
密着取り付け可能
視認性に優れた大型12セグメントLCD使用
UL規格品、EU指令適合品
極超低圧レンジを新たにラインナップ 0～10PaレンジはCDCガイドラインに準拠したクリーンルームや陰圧室の室圧計測に最適

用途: エアフィルタ目詰まり検出
クリーンルーム室圧計測
バグフィルタ目詰まり計測
通風・排気装置の動圧計測

測定ガス: 空気および非腐食性ガス(液体は不可)
測定方式: 差圧式
センサー: 静電容量型
取付姿勢: 垂直面取付
使用周囲温度(℃): 0～60(ただし氷結しないこと)
使用周囲湿度(%RH): 35～85以下(ただし結露しないこと)
耐圧力(kPa): (計器本体)10、(受圧エレメント)10
表示: メイン画面：12セグメントLCD(白・赤)4桁、サブ画面：12セグメントLCD(橙)4桁
表示精度: ±1.0%FS±1digit(23℃において)
温度特性: ±0.15%FS/℃(ゼロ+スパン)
電源電圧: 12～24V DC±10%(リップル10%以下)
消費電流(mA): 通常モード：最大25(電源電圧24V時)、低消費電力モード：最大20(電源電圧24V時)※アナログ出力、比較出力の消費電流は含みません。
絶縁抵抗: 端子-ケース間 10MΩ以上(500V DCメガー)
耐電圧: 端子-ケース間 500V AC 50/60Hz 1分間
使用高度(m): 高度2000以下
保護等級: 規格：IEC60529、等級コード：IP40
汚染度(使用環境): 規格：IEC60664、等級コード：2(乾燥した清潔な場所に取り付けることができない場合は、筐体に収納してください)
耐振動(耐久): 5～10Hz 振幅10mm、10～50Hz 加速度39m/s²(3軸方向各2h)
耐衝撃(耐久): 100m/s²(3軸方向各6回)
材質: (外装)PBTおよびポリアミド、(受圧エレメント) シリコン
圧力ポート: M5 めねじ、金属製バーブ継手(本体装着済)、適用チューブサイズ：内径4
口金: 極性：圧力ポートに高圧側「H」、低圧側「L」のマークにて表示
コネクタ: RITS Connector 6P (TE Connectivity)
質量(g): 約30
仕様: (受圧エレメント)ダイヤフラム、(ゼロ調整方式)プッシュ式オートゼロ(表示値とアナログ出力が同時にゼロ調整されます)、(設置カテゴリー)規格 IEC60664 レベルⅡ(ただし本製品をDCスイッチング電源等の安全絶縁トランスの二次側に接続すること)
RoHS指令(10物質対応): 対応
内容量: 1個

※配線側コネクタおよび取付用部品は別売です。

全64種類を絞り込む

アナログ出力

1～5V4～20mA

NPNトランジスタPNPトランジスタ

64種類すべて表示中

注文コード

圧力レンジ(Pa)

アナログ出力

圧力レンジ(kPa)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

QDP33N1D+-100

-100～+100

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D+-1000

-1000～+1000

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D+-200

-200～+200

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D+-300

-300～+300

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D+-50

-50～+50

NPNトランジスタ

4～20mA

￥86,700

￥71,980

￥79,178(税込)

23日以内出荷

QDP33N1D+-500

-500～+500

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D100

0～100

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D1000

0～1000

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D200

0～200

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D300

0～300

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1D50

NPNトランジスタ

4～20mA

￥86,700

￥71,980

￥79,178(税込)

23日以内出荷

QDP33N1D500

0～500

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1E+-1

NPNトランジスタ

4～20mA

-1～+1

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1E+-2

NPNトランジスタ

4～20mA

-2～+2

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1E1

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N1E2

NPNトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D+-100

-100～+100

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D+-1000

-1000～+1000

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D+-200

-200～+200

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D+-300

-300～+300

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D+-50

-50～+50

NPNトランジスタ

￥86,700

￥71,980

￥79,178(税込)

23日以内出荷

QDP33N4D+-500

-500～+500

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D100

0～100

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D1000

0～1000

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D200

0～200

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D300

0～300

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4D50

NPNトランジスタ

￥86,700

￥71,980

￥79,178(税込)

23日以内出荷

QDP33N4D500

0～500

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4E+-1

NPNトランジスタ

-1～+1

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4E+-2

NPNトランジスタ

-2～+2

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4E1

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33N4E2

NPNトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D+-100

-100～+100

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D+-1000

-1000～+1000

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D+-200

-200～+200

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D+-300

-300～+300

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D+-50

-50～+50

PNPトランジスタ

4～20mA

￥86,700

￥71,980

￥79,178(税込)

23日以内出荷

QDP33P1D+-500

-500～+500

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D100

0～100

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D1000

0～1000

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D200

0～200

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D300

0～300

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1D50

PNPトランジスタ

4～20mA

￥86,700

￥71,980

￥79,178(税込)

23日以内出荷

QDP33P1D500

0～500

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1E+-1

PNPトランジスタ

4～20mA

-1～+1

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1E+-2

PNPトランジスタ

4～20mA

-2～+2

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1E1

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P1E2

PNPトランジスタ

4～20mA

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P4D+-100

-100～+100

PNPトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

QDP33P4D+-1000

-1000～+1000

PNPトランジスタ

￥66,900

￥54,980

￥60,478(税込)

23日以内出荷

各品番毎の詳細は注文コードをクリックしてください
