USBオシロスコープ
ラズベリー・パイで気軽に扱えるUSBオシロスコープ
通常の逐次変換方式のコンパレータ部をパイプライン構成にすることで1クロックごとにA/D変換結果を出力、最高10Msps高分解能12ビットでの高速A/D変換が可能

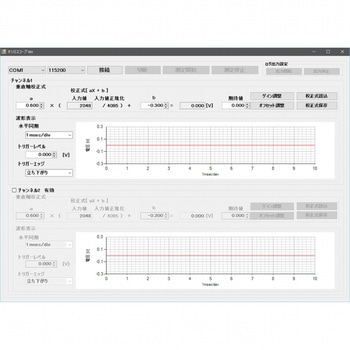

ラズパイが計測結果を素早くロギング、ネットワーク経由でパソコン・スマートフォンなどのブラウザ上で波形観測が可能の他、ログを出力することも可能
標準でシリアル変換アダプタ同梱なので、ラズベリー・パイやパソコンなどUSB経由で直接接続可能

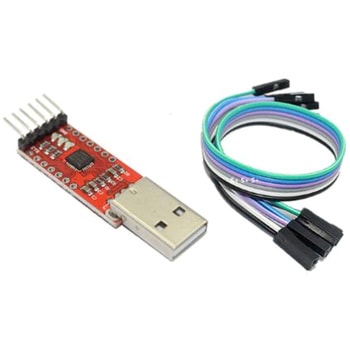

付属品シリアル変換アダプタ、シリアル変換ケーブル、 部品表、保証書
質量(g)約52
電源Raspberry Piより給電 5V
使用温度(℃)0～40(結露なきこと)
対応OSRaspbian
寸法(幅W×奥行D×高さH)(mm)96×59×17(突起物除く)
対応機種Raspberry Pi Zero/Zero W/2B/3B/3B+/4B、Windows10/8.1/8/7/Vista搭載のDOS/Vパソコン
保証期間お買い上げから1年間
入力端子周波数測定用BNCコネクタ×2
内容量1個
注意
※製品は国内向けの民生品です。
