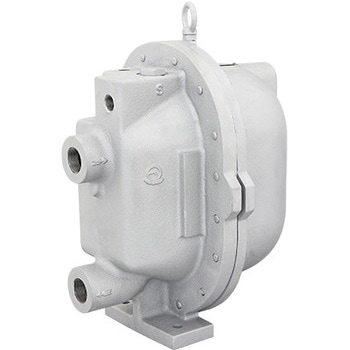

ポンピングトラップ トラップ機能(クローズドシステム) FCD製
ドレン流入口に逆止弁(スイング式)内蔵。
入口側配管への逆止弁設置が不要です。
トラップ作動時はドレン発生量の多少にかかわらず、安定した作動。
(AFP1H型) フロートとばねの力を利用したシンプルな構造で、加圧、排気の切替を確実に行います。
すべての機構及び配管接続が本体に集約していますので、配管に接続したままメンテナンスが可能です。
内部部品はすべてステンレス鋼を採用しています。
- 仕様
- 入口側逆止弁(本体内蔵・スイング式)、加圧孔ストレーナ(80メッシュ)内蔵
- 材質
- (フロートケース)SUS
- 材質(本体)
- FCD
- 流体
- (加圧流体)蒸気又は空気
- 使用圧力範囲(MPa)
- 0.5以下
- 分類
- ポンピングトラップ
- 加圧圧力(MPa)
- (流体)0.03～0.5
- 流体温度(℃)
- 160以下
- 材質(フタ)
- FCD
- 取付姿勢
- 水平配管に正立取付
- 適合流体
- 蒸気・ドレン
- 最大排出量(L/h)
- 連続2500
- 端接続
- JIS Rc1ねじ
- 材質(弁体)
- SUS
- 材質(弁座)
- SUS
- 背圧許容度
- 加圧流体蒸気の場合：加圧流体圧力×50%以下、加圧流体空気の場合：加圧流体圧力×80%以下
- 耐圧試験圧力(MPa)
- (本体)水圧にて0.75
- 内容量
- 1個
