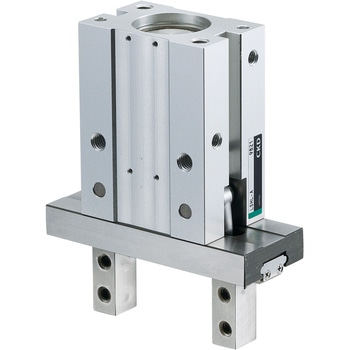

高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A)

高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD 高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD 高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD 高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD 高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD 高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD 高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD 高耐久機器HPシリーズ リニアスライドハンド ロングストローク LSH-HPシリーズ(LSHL-A) CKD

高剛性、長寿命、高精度を追求した進化系リニアスライドハンドです。
HPシリーズは、長寿命シリンダです。摺動部の最適化により長寿命と安定稼働を実現しました。
【高剛性】従来比30%剛性アップ。従来品よりもガイド剛性をアップしたことで、許容モーメントアップを実現しました。
【高精度】繰返し精度±0.01mm。ガイドレールとフィンガーの一体構造により高剛性・高精度を実現します。
【耐久性】耐久性が従来品(LSH)と比較し、2倍。パッキン部の設計を最適化。摺動技術を極め、実現しました。

用途ワークのハンドリングに 使用流体圧縮空気 最高使用圧力(MPa)0.7 繰返し精度(mm)±0.01 内容量1個
注意
※周囲温度は、-10~60℃ですが、凍結なきこと。
※把持力はエア圧力0.5MPa時のフィンガ1本分の値です。実際の把持力は把持点までの距離によって変わりますので、ご選定の際はメーカーカタログをご確認下さい。
お気に入りに追加
288件中 1~50件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
高精度位置決め穴
チューブ内径(Φmm)
動作ストローク(mm)
接続口径
最低使用圧力(MPa)
位置決め精度(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
77207604 LSHL-A10C1L-HP1 単動形・常時閉 基本形 L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207613 LSHL-A10C1L-N-HP1 単動形・常時閉 基本形 L面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207629 LSHL-A10C1N-HP1 単動形・常時閉 基本形 なし スイッチなし、F形スイッチレール添付 10 8 M3 0.35 - 開側:13N、閉側:― 81
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77207638 LSHL-A10C1N-N-HP1 単動形・常時閉 基本形 なし スイッチなし、スイッチレールなし 10 8 M3 0.35 - 開側:13N、閉側:― 75
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77207647 LSHL-A10C1R-HP1 単動形・常時閉 基本形 R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207656 LSHL-A10C1R-N-HP1 単動形・常時閉 基本形 R面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207665 LSHL-A10C2L-HP1 単動形・常時閉 側面タップ L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207674 LSHL-A10C2L-N-HP1 単動形・常時閉 側面タップ L面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207683 LSHL-A10C2N-HP1 単動形・常時閉 側面タップ なし スイッチなし、F形スイッチレール添付 10 8 M3 0.35 - 開側:13N、閉側:― 81
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77207699 LSHL-A10C2N-N-HP1 単動形・常時閉 側面タップ なし スイッチなし、スイッチレールなし 10 8 M3 0.35 - 開側:13N、閉側:― 75
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77207708 LSHL-A10C2R-HP1 単動形・常時閉 側面タップ R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207717 LSHL-A10C2R-N-HP1 単動形・常時閉 側面タップ R面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207726 LSHL-A10C3L-HP1 単動形・常時閉 通し穴 L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207735 LSHL-A10C3L-N-HP1 単動形・常時閉 通し穴 L面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207744 LSHL-A10C3N-HP1 単動形・常時閉 通し穴 なし スイッチなし、F形スイッチレール添付 10 8 M3 0.35 - 開側:13N、閉側:― 81
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77207753 LSHL-A10C3N-N-HP1 単動形・常時閉 通し穴 なし スイッチなし、スイッチレールなし 10 8 M3 0.35 - 開側:13N、閉側:― 75
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77207769 LSHL-A10C3R-HP1 単動形・常時閉 通し穴 R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207778 LSHL-A10C3R-N-HP1 単動形・常時閉 通し穴 R面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207787 LSHL-A10C4L-HP1 単動形・常時閉 フラット L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207796 LSHL-A10C4L-N-HP1 単動形・常時閉 フラット L面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207805 LSHL-A10C4N-HP1 単動形・常時閉 フラット なし スイッチなし、F形スイッチレール添付 10 8 M3 0.35 - 開側:13N、閉側:― 81
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77207814 LSHL-A10C4N-N-HP1 単動形・常時閉 フラット なし スイッチなし、スイッチレールなし 10 8 M3 0.35 - 開側:13N、閉側:― 75
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77207823 LSHL-A10C4R-HP1 単動形・常時閉 フラット R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207839 LSHL-A10C4R-N-HP1 単動形・常時閉 フラット R面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:13N、閉側:― 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207848 LSHL-A10D1L-HP1 複動形 基本形 L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207857 LSHL-A10D1L-N-HP1 複動形 基本形 L面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207866 LSHL-A10D1N-HP1 複動形 基本形 なし スイッチなし、F形スイッチレール添付 10 8 M3 0.2 - 開側:17N、閉側:11N 73
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77207875 LSHL-A10D1N-N-HP1 複動形 基本形 なし スイッチなし、スイッチレールなし 10 8 M3 0.2 - 開側:17N、閉側:11N 65
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77207884 LSHL-A10D1R-HP1 複動形 基本形 R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207893 LSHL-A10D1R-N-HP1 複動形 基本形 R面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207909 LSHL-A10D2L-HP1 複動形 側面タップ L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207918 LSHL-A10D2L-N-HP1 複動形 側面タップ L面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207927 LSHL-A10D2N-HP1 複動形 側面タップ なし スイッチなし、F形スイッチレール添付 10 8 M3 0.2 - 開側:17N、閉側:11N 73
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77207936 LSHL-A10D2N-N-HP1 複動形 側面タップ なし スイッチなし、スイッチレールなし 10 8 M3 0.2 - 開側:17N、閉側:11N 65
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77207945 LSHL-A10D2R-HP1 複動形 側面タップ R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207954 LSHL-A10D2R-N-HP1 複動形 側面タップ R面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207963 LSHL-A10D3L-HP1 複動形 通し穴 L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77207979 LSHL-A10D3L-N-HP1 複動形 通し穴 L面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77207988 LSHL-A10D3N-HP1 複動形 通し穴 なし スイッチなし、F形スイッチレール添付 10 8 M3 0.2 - 開側:17N、閉側:11N 73
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77207997 LSHL-A10D3N-N-HP1 複動形 通し穴 なし スイッチなし、スイッチレールなし 10 8 M3 0.2 - 開側:17N、閉側:11N 65
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77208006 LSHL-A10D3R-HP1 複動形 通し穴 R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77208015 LSHL-A10D3R-N-HP1 複動形 通し穴 R面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77208024 LSHL-A10D4L-HP1 複動形 フラット L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77208033 LSHL-A10D4L-N-HP1 複動形 フラット L面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77208049 LSHL-A10D4N-HP1 複動形 フラット なし スイッチなし、F形スイッチレール添付 10 8 M3 0.2 - 開側:17N、閉側:11N 73
27,500
25,980
28,578 (税込)
8日以内出荷

返品不可
77208058 LSHL-A10D4N-N-HP1 複動形 フラット なし スイッチなし、スイッチレールなし 10 8 M3 0.2 - 開側:17N、閉側:11N 65
27,180
25,980
28,578 (税込)
8日以内出荷

返品不可
77208067 LSHL-A10D4R-HP1 複動形 フラット R面 スイッチなし、F形スイッチレール添付 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 73
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77208076 LSHL-A10D4R-N-HP1 複動形 フラット R面 スイッチなし、スイッチレールなし 10 8 M3 0.2 ±0.025 開側:17N、閉側:11N 65
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
77208085 LSHL-A10S1L-HP1 単動形・常時開 基本形 L面 スイッチなし、F形スイッチレール添付 10 8 M3 0.35 ±0.025 開側:―、閉側:7.1N 81
35,200
32,980
36,278 (税込)
13日以内出荷

返品不可
77208094 LSHL-A10S1L-N-HP1 単動形・常時開 基本形 L面 スイッチなし、スイッチレールなし 10 8 M3 0.35 ±0.025 開側:―、閉側:7.1N 75
34,880
31,980
35,178 (税込)
13日以内出荷

返品不可
