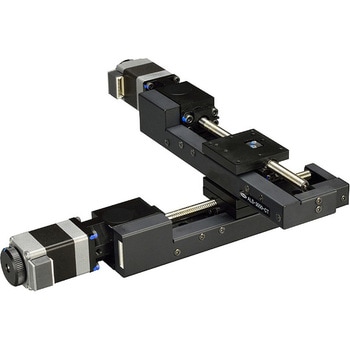

XYステージ
2mm角の5相ステッピングモータを採用した小型の自動ステージです。移動ガイドにボールウェイを使用しています。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 付属品
- 検査合格証、六角穴付ボルト(低頭)M2.5 6本
- 仕様
- ボールねじ仕様(対称型)
- 材質
- ステンレス
- 質量(kg)
- 0.55
- 種類
- xyステージ
- 表面処理
- 低温黒色クロムメッキ
- 繰返し精度(mm)
- ±0.001
- センサー
- リミット：ノーマルクローズ接点(ブレイク接点、B接点)動作、フォトセンサ
- 分解能(mm)
- 0.002
- 適合ケーブル
- 専用ケーブル(ACB-STT2)を付属
- 耐荷重(N)
- 14.7(1.5kgf)
- ステージ寸法(mm)
- 30×30
- 移動方向
- XY軸2方向
- 移動ガイド
- ボールウェイ
- 移動精度(mm)
- HV：真直度(水平・垂直)0.015
- XY直交度(mm)
- 0.01
- 移動量(mm)
- ±25
- 使用モータ
- PK513PB相当(5相ペンタゴン結線、0.35A/相)
- 送りねじリード(mm)
- 1
- 位置決め精度(mm)
- 0.02
- ロストモーション(mm)
- 0.007
- 最高速度(mm/s)
- 16(8000pps時)
- 内容量
- 1台
