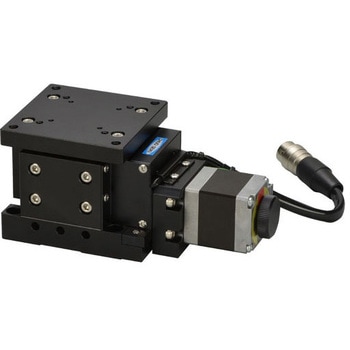

Z昇降ステージ
移動ガイドにV溝とクロスローラを採用した高精度Z昇降ステージです。送りねじは精密ねじとボールねじがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 付属品
- 検査合格証、六角穴付ボルト(本体固定用)M4 4本
- 仕様
- 精密ねじ仕様
- 材質
- アルミ合金
- 質量(kg)
- 0.7
- 種類
- zステージ
- 表面処理
- 黒アルマイト梨地
- 繰返し精度(mm)
- ±0.0015
- センサー
- リミット：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 分解能(mm)
- 0.005
- 適合ケーブル
- ACB-STM2、ACB-STM3
- 耐荷重(N)
- CK1799CU1799：9.4(3kgf)
- ステージ寸法(mm)
- 60×60
- 移動方向
- Z軸1方向
- 移動ガイド
- V溝とクロスローラ
- 移動精度(mm)
- HV：真直度(水平・垂直)0.005
- 移動量(mm)
- 0～5
- 使用モータ
- PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
- 送りねじリード(mm)
- 0.5
- 位置決め精度(mm)
- 0.012
- ロストモーション(mm)
- 0.003
- 最高速度(mm/s)
- 2.5(5000pps時)
- 原点センサ
- ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 内容量
- 1台
注意
※ALV-600B-H0Mからセンサ、センサ動作論理が変更されていますのでご注意ください。メカニカル部品 の新着商品
