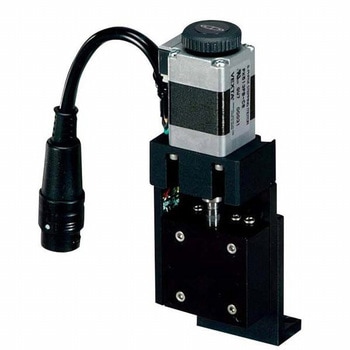

Zステージ
2mm角の5相ステッピングモータを採用した小型の自動ステージです。1mm移動と5mm移動のタイプがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 付属品
- 検査合格証、六角穴付ボルトM2 2本
- 材質
- アルミ合金
- 質量(kg)
- 0.18
- 種類
- zステージ
- 表面処理
- 黒アルマイト梨地
- 繰返し精度(mm)
- ±0.001
- センサー
- リミット：ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
- 分解能(mm)
- 0.001
- 適合ケーブル
- ACB-STS2
- 耐荷重(N)
- CK1799CU1799：9.8(1kgf)
- ステージ寸法(mm)
- 30×30
- 移動方向
- Z軸1方向
- 移動ガイド
- V溝とクロスローラ
- 移動精度(mm)
- HV：真直度(水平・垂直)0.008
- 移動量(mm)
- ±7.5
- 使用モータ
- PK513PB相当(5相ペンタゴン結線、0.35A/相)
- 送りねじリード(mm)
- 0.5
- 位置決め精度(mm)
- 0.015
- ロストモーション(mm)
- 0.005
- 最高速度(mm/s)
- 5(5000pps時)
- 内容量
- 1台
