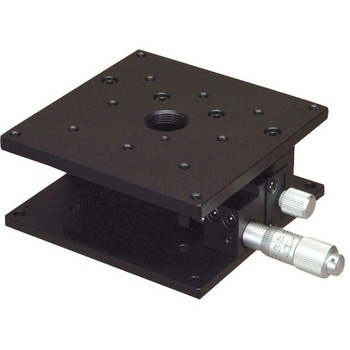

Z軸スリムステージ
薄型軽量の昇降型Z軸ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 付属品
- 検査合格証、六角穴付ボルト(本体固定用)M4 4本
- 材質
- アルミ合金
- 質量(kg)
- 0.4
- 種類
- zステージ
- 目量(mm)
- 0.01(マイクロメータ式)
- 表面処理
- 黒アルマイト梨地
- 感度
- 0.003mm
- クランプ
- 板クランプ
- 耐荷重(N)
- 49(5kgf)
- 移動方向
- Z軸1方向
- 送り方式
- 移動機構：CMH-13FM(標準マイクロメータ)
- 移動ガイド
- HG-VCR方式(V溝とクロスローラ)
- 移動精度(mm)
- 真直度(水平・垂直)0.008
- 移動量(mm)
- 0.5(ツマミ1回転)
- テーブル幅(mm)
- 90
- テーブル長さ(mm)
- 90
- ストローク(Z距離)(mm)
- 0～10
- 内容量
- 1台
