オートヒンジ 100シリーズ 143型
丁番がドアクローザを兼ねているので、ドアの外観がきれいに仕上がり、シンプルで美しいデザインはあらゆるドアにマッチします。
他のドアクローザを使用することが難しいアーチドアや上框が無いドアなどにも使えます。
表面処理は、メラミン樹脂焼付塗装となります。
・十分な閉扉力
・ストップメカニズム内蔵
・ドライバー1本で簡単な閉じ速度調整
・普通の丁番と同じ取付方法なので手間がかからず簡単
用途屋内ドア用(アルミ製・軽量スチール製・パーティションドア用)
適合扉厚(mm)30以下
適合扉高さ(mm)2100以下
適合扉幅(mm)900以下
適合扉質量(kg)60以下
適合ドアサイズW900mm以下、H2100mm以下、D30mm以下
ストップ機構なし
ストップ角度なし
最大開扉角度(°)180
表面色シルバー
セット内容スプリングヒンジ、ダンパーヒンジ各1枚
付属品取付ネジ
内容量1組
注意

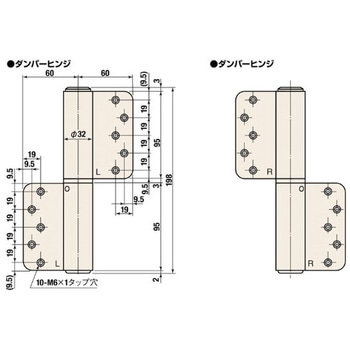

※本製品は、枠・ドア側羽根にタップ穴を設けたものです。M6ネジ5本取付が標準です。※羽根取付部分には、補強材として「ヒンジのチリに合わせて羽根が平行になる様に」十分な補強材を枠およびドア側に厚さ3.2mm、長さ300mm以上で確実に固定してください。
※また補強材を直接躯体に固定してください。
※防火ドアにご使用する際は、必ずストップなし(右：143R、左：143L)をご使用ください。
※戸先のチリは、必ず5mm以上お取りください。
※180°以上開かないように、戸当りを必ず設けてください。
※戸当りは、戸先側が当る様設置してください。
※取付ネジ(M6)は付属されませんのでご用意ください。
※羽根タップ無しタイプも用意しています。(メンテナンス用)
※現行品の内チリ寸法は15mmですが昭和56年以前に製造された旧型品の内チリ寸法は12mmです。
※交換される場合には寸法をご確認ください。旧型品をご注文される場合には旧チリ品とご指定ください。
