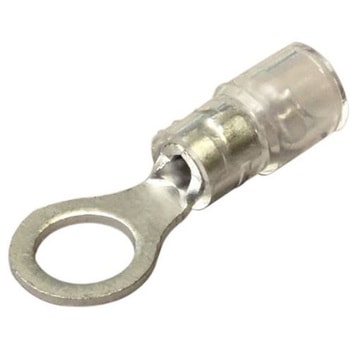

銅線用 環境配慮形絶縁被覆付圧着端子 R形
RoHS10
ノンハロゲン材料(ポリカーボネイト)のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。
心線はよじらなくても被覆をストリップした状態で、ガイドに沿ってスムーズに筒部まで挿入できます。
絶縁体に端子止めの壁があるために、端子は一定位置に挿入されます。
心線いちはつねに安定し確実な圧着が可能です。
- 用途
- 銅線専用
- 種類
- 絶縁被覆付圧着端子
- 使用温度範囲(℃)
- -40～125(絶縁体)

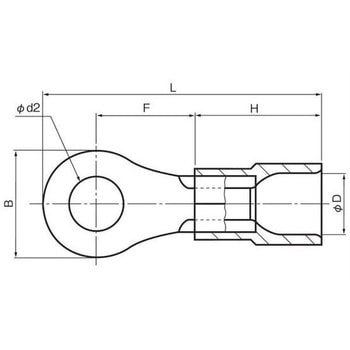

- 寸法L(mm)
- 17.5
- 寸法H(mm)
- 10.0
- 定格電圧(V)
- 600
- 端子形状
- 【接触部・舌部】R形/丸形(一つ孔)
- 寸法F(mm)
- 4.75
- 寸法D(Φmm)
- 4.1
- 電線抱合範囲AWG(#)
- 22～16
- 寸法B(mm)
- 5.5
- 材質(絶縁体)
- ポリカーボネイト
- 寸法d2(Φmm)
- 3.2
- 公称断面積(mm2)
- 1.25
- 材質(端子)
- 無酸素銅(電気すずめっき)
- 色(絶縁体)
- 赤
- 適合工具
- <手動工具>NH11・NH32<本体+ヘッド>NA10+N1011、NA3+N311
- 電線抱合範囲(撚線)(mm2)
- 0.3～1.65
- RoHS指令(10物質対応)
- 対応
- スタッド径
- 3
- 内容量
- 1袋(20個)
注意
※指定の適用圧着工具をご使用ください※電線抱合範囲内でご使用ください
