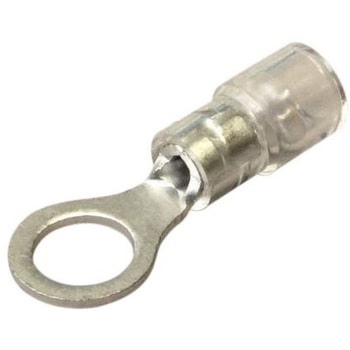

銅線用 環境配慮形絶縁被覆付圧着端子 R形
RoHS10
ノンハロゲン材料(ポリカーボネイト)のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。
心線はよじらなくても被覆をストリップした状態で、ガイドに沿ってスムーズに筒部まで挿入できます。
絶縁体に端子止めの壁があるために、端子は一定位置に挿入されます。
心線いちはつねに安定し確実な圧着が可能です。
用途銅線専用
種類絶縁被覆付圧着端子
使用温度範囲(℃)-40～125(絶縁体)

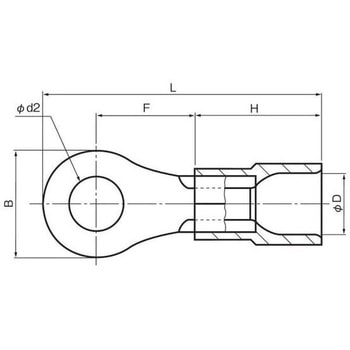

寸法L(mm)21.5
寸法H(mm)10.0
定格電圧(V)600
端子形状【接触部・舌部】R形/丸形(一つ孔)
寸法F(mm)7.5
寸法D(Φmm)4.5
電線抱合範囲AWG(#)16～14
寸法B(mm)8.0
材質(絶縁体)ポリカーボネイト
寸法d2(mm)4.3
公称断面積(mm2)2
材質(端子)無酸素銅(電気すずめっき)
色(絶縁体)青
適合工具<手動工具>NH12・NH32<本体+ヘッド>NA10+N1012、NA3+N312
電線抱合範囲(撚線)(mm2)1.04～2.63
RoHS指令(10物質対応)対応
スタッド径4S
内容量1袋(20個)
注意
※メーカー指定の適用圧着工具をご使用ください。※電線抱合範囲内でご使用ください。
