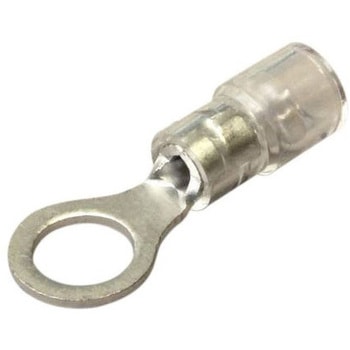

銅線用 環境配慮形絶縁被覆付圧着端子 R形
RoHS10
ノンハロゲン材料(ポリカーボネイト)のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。
心線はよじらなくても被覆をストリップした状態で、ガイドに沿ってスムーズに筒部まで挿入できます。
絶縁体に端子止めの壁があるために、端子は一定位置に挿入されます。
心線いちはつねに安定し確実な圧着が可能です。
用途銅線専用
種類絶縁被覆付圧着端子
使用温度範囲(℃)-40～125(絶縁体)

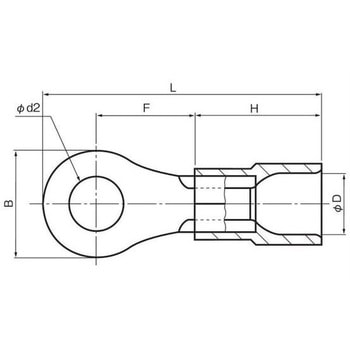

寸法L(mm)30.5
寸法H(mm)14.0
定格電圧(V)600
端子形状【接触部・舌部】R形/丸形(一つ孔)
寸法F(mm)10.5
寸法D(Φmm)6.8
電線抱合範囲AWG(#)12～10
寸法B(mm)12.0
材質(絶縁体)ポリカーボネイト
寸法d2(mm)6.4
公称断面積(mm2)5.5
材質(端子)無酸素銅(電気すずめっき)
色(絶縁体)黄
適合工具<手動工具>NH13<本体+ヘッド>NA10+N1013、NA3+N313
電線抱合範囲(撚線)(mm2)2.63～4.6
RoHS指令(10物質対応)対応
スタッド径6
内容量1袋(10個)
注意
※指定の適用圧着工具をご使用ください※電線抱合範囲内でご使用ください
