デジタル・オシロスコープ SDS1000X-E/SDS1104-Uシリーズ(100Mhz～200MHz、2ch/4ch、8bit~11bit)

【豊富なモデルラインナップ】100MHz/200MHzの帯域モデルを用意し、2chまたは4ch構成に対応。さらに16チャネルロジック入力を追加可能(SDS1104X-E・SDS1204X-E)、幅広い測定ニーズに応えます。最大1GSa/sのリアルタイムサンプリングで精度の高い波形観測が可能です。

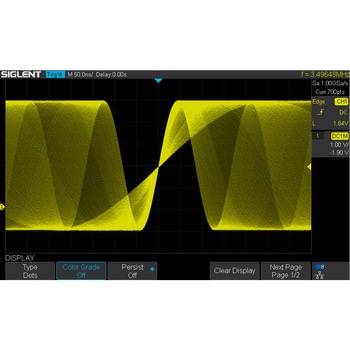

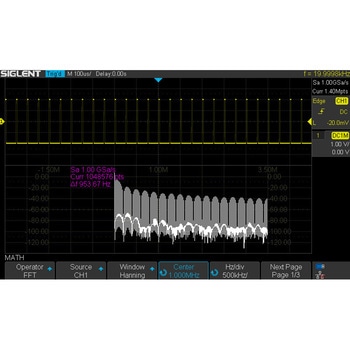

【高速波形キャプチャと大容量メモリ】最大400，000wfm/sの波形更新レート(シーケンスモード)と14Mptsの大容量メモリにより、過渡現象や低頻度の事象を逃さず捉えます。1Mpts FFT解析にも対応し、高精度な周波数解析を実現します。

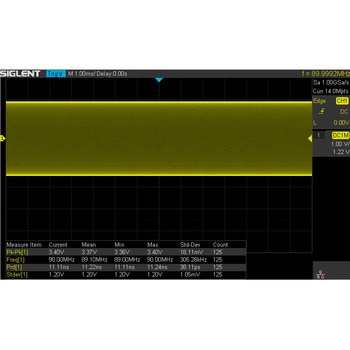

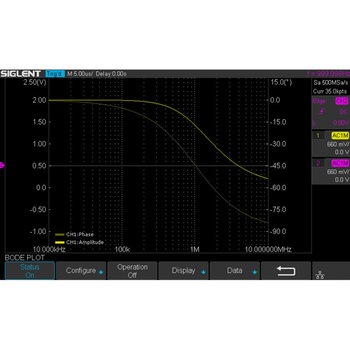

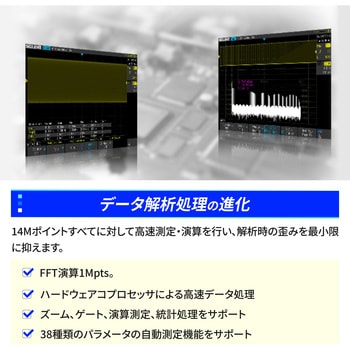

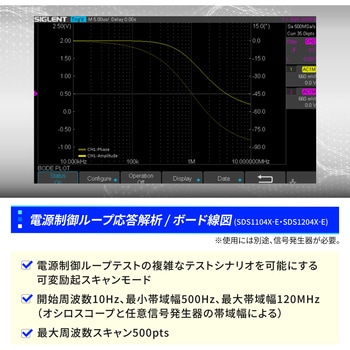

【データ解析と電源設計支援】ハードウェアコプロセッサによる高速演算処理でズーム、ゲート、統計、38種類の自動測定を効率的に実行可能。さらにボード線図機能を標準搭載(SDS1104X-E・SDS1204X-E)。電源制御ループの応答解析を低コストで実現(別途、信号発生器が必要)。トリガはエッジ、スロープ、パルス幅、ウィンドウ、ラント、ドロップアウト、パターン、ビデオ対応。
【シリアルデコードと遠隔操作】I2C、SPI、UART、CAN、LINのシリアルデコード機能を標準装備し、波形とデータを同時表示可能。Webコントロールで遠隔操作や波形観測ができ、教育から研究開発、製造現場まで幅広く活躍します。
