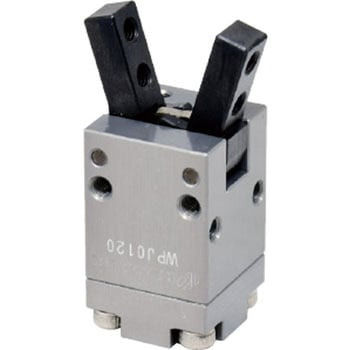

支点ハンド

Name: 支点ハンド
Brand: コスメック

アームとシリンダユニットはダイレクトカム構造により接続されており、スムーズは動作を実現した支点ハンドです。

用途ワーク搬送、ロボットハンドに使用温度範囲(℃)5～60 使用流体ドライエア位置決め精度(mm)±0.1 内容量1個

関連資料： (22.58MB)

注意

※角度誤差(片側) オープン状態：-2～+5°、クローズ状態：-5～+2°
※許容レバー長さ、安全率についてはカタログをご覧ください。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 WPJ0120 WPJ0160 WPJ0200 WPJ0250 WPJ0300 WPJ0400	シリンダ内径(Φmm) 選択解除 12 16 20 25 30 40	質量(kg) 選択解除 0.03 0.1 0.25 0.3 0.4 0.74	使用圧力範囲(MPa) 選択解除 0.2～0.7 0.5～0.7	制御方式選択解除単動ノルマルオープンタイプ複動	開き角度(度) 選択解除 -5～+15 -5～+20 -5～+25 -14～+30	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
28506618	WPJ0120	12	0.03	0.5～0.7	単動ノルマルオープンタイプ	-14～+30	オープン	￥13,980	￥13,980	￥15,378 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506627	WPJ0160	16	0.1	0.2～0.7	複動	-5～+15	オープン	￥19,980	￥19,980	￥21,978 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506636	WPJ0200	20	0.25	0.2～0.7	複動	-5～+20	オープン	￥21,980	￥21,980	￥24,178 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506645	WPJ0250	25	0.3	0.2～0.7	複動	-5～+20	オープン	￥23,980	￥23,980	￥26,378 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506654	WPJ0300	30	0.4	0.2～0.7	複動	-5～+20	オープン	￥26,980	￥26,980	￥29,678 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506670	WPJ0400	40	0.74	0.2～0.7	複動	-5～+25	オープン	￥29,980	￥29,980	￥32,978 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
