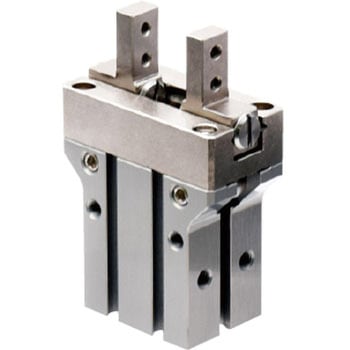

小型平行ハンド

コンパクトで高い把持力の小型ハンドです。リニアガイド構造で高剛性・高精度。

用途ワーク搬送、ロボットハンドに使用温度範囲(℃)5～60 使用圧力範囲(MPa)0.2～0.7 使用流体ドライエア最大使用サイクル(cycle/min)90 位置決め精度(mm)±0.01 内容量1個

関連資料： (22.58MB)

注意

※ストローク誤差オープン状態：-0.5～+1mm、クローズ状態：-1～+0.5mm
※許容レバー長さおよび偏心量、許容荷重と許容モーメント、安全率についてはカタログをご覧ください。

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 WPA0120 WPA0160 WPA0200 WPA0250	シリンダ内径(Φmm) 選択解除 12 16 20 25	質量(kg) 選択解除 0.07 0.17 0.32 0.56	全ストローク(mm) 選択解除 6 8 12 16	把持力選択解除クローズ側:29(0.5MPa供給時)、オープン側:39(0.5MPa供給時)クローズ側:63(0.5MPa供給時)、オープン側:73(0.5MPa供給時)クローズ側:88(0.5MPa供給時)、オープン側:105(0.5MPa供給時)クローズ側:133(0.5MPa供給時)、オープン側:158(0.5MPa供給時)	シリンダ容積(cm³) 選択解除クローズ側：0.2 、オープン側：0.3 クローズ側：0.7 、オープン側：0.8 クローズ側：1.3 、オープン側：1.6 クローズ側：2.6 、オープン側：3.1	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
28506679	WPA0120	12	0.07	6	クローズ側:29(0.5MPa供給時)、オープン側:39(0.5MPa供給時)	クローズ側：0.2 、オープン側：0.3	オープン	￥26,980	￥26,980	￥29,678 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506688	WPA0160	16	0.17	8	クローズ側:63(0.5MPa供給時)、オープン側:73(0.5MPa供給時)	クローズ側：0.7 、オープン側：0.8	オープン	￥27,980	￥27,980	￥30,778 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506697	WPA0200	20	0.32	12	クローズ側:88(0.5MPa供給時)、オープン側:105(0.5MPa供給時)	クローズ側：1.3 、オープン側：1.6	オープン	￥31,980	￥31,980	￥35,178 （税込）	7日以内出荷メーカー直送返品不可代引不可特別運賃
28506706	WPA0250	25	0.56	16	クローズ側:133(0.5MPa供給時)、オープン側:158(0.5MPa供給時)	クローズ側：2.6 、オープン側：3.1	オープン	￥38,980	￥38,980	￥42,878 （税込）	7日以内出荷メーカー直送返品不可代引不可地域運賃
