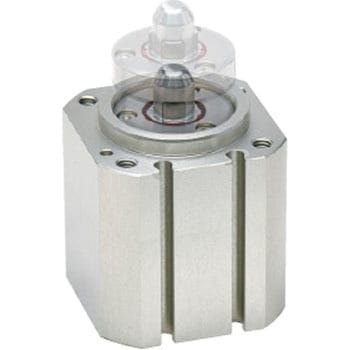

昇降ホールクランプ
1台3役 リフトシリンダ + 位置決めピン + ホールクランプ
リフト ⇒ 位置決め後、パレットの基準穴を内張りして引き込んでクランプ
- 用途
- リフトし位置決め後クランプ
- 仕様
- リフト力:30N(上昇時)、400N(動作完了後0.5MPa時)
- ストローク(mm)
- 昇降:16、パレット引込み:0.25
- 使用温度範囲(℃)
- 0～70
- 最高使用圧力(MPa)
- 0.5
- 使用流体
- ドライエア
- リリース起動圧力(MPa)
- 最低:0.25
- RoHS指令(10物質対応)
- 対応
- 把持力
- 250(0.25MPa時)、500(0.5MPa時)
- 適合穴径(Φmm)
- 10±0.2
- 位置決め精度(mm)
- 0.10
- 内容量
- 1個
関連資料：(5.75MB)
注意
※ワーク穴に傷が付く場合があります。※位置再現精度は、同一条件下(無負荷時)での値を示します。
