コスメック

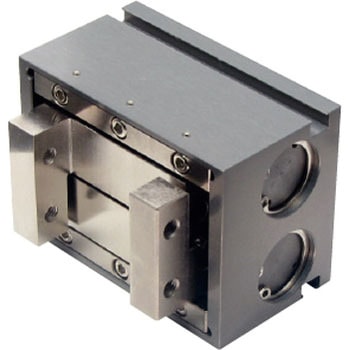

薄型平行ハンド

薄型平行ハンド コスメック

コンパクトで高い把持力の薄型平行ハンドです。クロスローラーガイド構造で高剛性・高精度。

用途ワーク搬送、ロボットハンドに 使用温度範囲(℃)5～60 使用圧力範囲(MPa)0.15～0.7 使用流体ドライエア 最大使用サイクル(cycle/min)80 位置決め精度(mm)±0.01 内容量1個
関連資料： (22.58MB)
注意
※ストローク誤差 オープン状態：-0.5～+1mm、クローズ状態：-1～+0.5mm
※許容レバー長さおよび偏心量、許容荷重と許容モーメント、安全率についてはカタログをご覧ください。
お気に入りに追加
3件中 1～3件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
選択解除 WPH0100 WPH0160 WPH0200
シリンダ内径(Φmm)
選択解除 101620
質量(kg)
選択解除 0.140.320.7
全ストローク(mm)
選択解除 1520
把持力
選択解除 クローズ側:33(0.5MPa供給時)クローズ側:86(0.5MPa供給時)クローズ側:135(0.5MPa供給時)
シリンダ容積(cm3)
選択解除 空動作時：1.2空動作時：4.0空動作時：6.3
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
28506785 WPH0100 10 0.14 15 クローズ側:33(0.5MPa供給時) 空動作時：1.2
オープン
￥38,980
￥42,878 （税込）
7日以内出荷

メーカー直送
返品不可
代引不可
地域運賃
28506794 WPH0160 16 0.32 20 クローズ側:86(0.5MPa供給時) 空動作時：4.0
オープン
￥39,980
￥43,978 （税込）
7日以内出荷

メーカー直送
返品不可
代引不可
地域運賃
28506810 WPH0200 20 0.7 20 クローズ側:135(0.5MPa供給時) 空動作時：6.3
オープン
￥42,980
￥47,278 （税込）
7日以内出荷

メーカー直送
返品不可
代引不可
地域運賃
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

地域運賃

地域 単位 配送費
北海道地方 数量1以上のご注文 お送りできません
沖縄地方 数量1以上のご注文 お送りできません
離島 数量1以上のご注文 お送りできません
