NSP型枠(45mm)横バタ浮止め金具

住宅基礎工事に特化した基礎鋼製型枠(型枠巾45mm)用の鋼管の浮上り防止金具。
型枠と鋼管が一体化します。
ストロングサポーター・フィットサポーターで鋼管を押しても、バタ角受け・50単管受けから浮上がって外れることはありません。
自在サポーターは横バタ浮止め金具に取りつけできるので、型枠コンクリート面が段差なく押し引きできます。
Uピンに通し、クサビを打ち込むだけで簡単に設置できます。

用途: 基礎鋼製型枠(型枠巾45mm)のバタ角受で設置した単管パイプ48.6Φ・鋼管60角をサポーターで押したときに浮き上がらなくする金具。
材質: 亜鉛鋼板

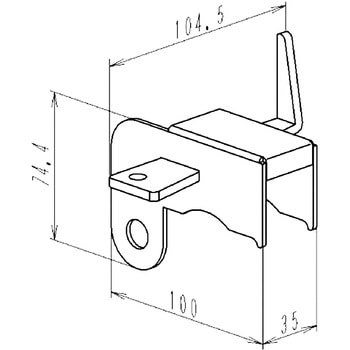

長さ(mm): 100
幅(mm): 35
厚さ(mm): 型枠：45
高さ(mm): 74.4
内容量: 1箱(20個)

関連資料：(0.44MB)

※KR型枠(50mm)パネルでの使用は出来ません。
※鋼管の変形(反りや出っ張り)、コンクリ付着などがある場合、金具が入りにくい場合があります。
※バタ角受、単管パイプ受が変形している場合、金具が入りにくい場合があります。
※追加で設置する場合は、周りの金具を緩めないと設置できない場合があります。
※パネルの高さがH300及びH750の場合、上から2番目のUピンにご使用ください。
※目安として鋼管1本に2～3個設置してください。
※単管パイプ48.6Φ及び鋼管60角専用となます。鋼管50角には使用できません。
※鋼管をセットせずに単独では使用できません。
※横バタ浮止め金具と同時に使用できない商品がございます。
※個人宅は配送不可となります(屋号があれば可)。
