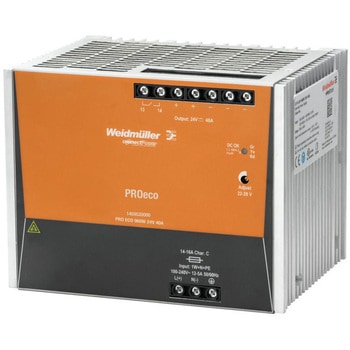

PRO ECOシリーズ 電源 PRO ECO 960W 24V 40A
※DINレール取付タイプ
※電線接続ヨーロッパ式ねじ締め
※金属筐体
用途スイッチング電源仕様REACH SVHC：Lead 7439-92-1、SCIP：6d8cdf22-8230-4af8-86c8-3558c716666d、AC 障害ブリッジ時間 @ Inom：> 20 ms、230 V AC時 / > 20 ms、115 V AC時、MTBF：規格に準拠 SN 29500、稼働時間 1.064 Mh、周囲温度 25 ℃、入力電圧 230 V、出力電力 960 W、デューティサイクル 100 %、規格に準拠 SN 29500、稼働時間 461 kh、周囲温度 40 ℃、入力電圧 230 V、出力電力 960 W、デューティサイクル 100 %、アース漏電流：最大 3.5 mA、ハウジングバージョン：金属、耐腐食性、保護度合い：IP20、出力損失、アイドリング：8 W、出力損失、公称負荷：85 W、力率 (概数)：> 0.98、230 V AC時 / > 0.98、115 V AC時、効率度合い：93 %、取り付け位置、取り付け通知：端子レール TS 35の場合、最大通気時湿度(動作時)：5 %～95 % RH、短絡保護：はい、表示：緑色LED(U出力 > 21.6 V DC)， 黄色LED(l出力 > 90 % I定格 タイプ)， 赤色LED(過負荷、過熱、短絡、U出力 < 20.4 V DC)、負荷からの逆電圧に対する保護：30～35 V DC、過熱対応保護：はい、EN55032に準拠したノイズ放射：クラスB、主電圧高調波電流の制限：EN 61000-3-2に準拠、干渉免疫試験適応：EN 61000-4-2 (ESD)， EN 61000-4-3 (RS)， EN 61000-4-4 (burst)， EN 61000-4-5 (surge)， EN 61000-4-6 (conducted)， EN61000-4-8 (Fields)， EN61000-4-11 (Dips)、振動耐性 IEC 60068-2-6：EN 50178準拠で1g、耐衝撃性 IEC 60068-2-27：全方向に15g、保護等級：I、PE接続あり、汚染度：2、絶縁電圧、入力/出力：3 kV、絶縁電圧入力 / アース：2 kV、絶縁電圧出力 / アース：0.5 kV、スイッチモード電源用の安全トランス：EN 61558-2-16に準拠、保護による分離/感電からの保護：VDE0100-410 / acc. to DIN57100-410、危険な衝撃電流に対する保護：Acc. to VDE0106-101、安全極低電圧：IEC 60950-1に準拠するSELV， EN 60204-1に準拠するPELV、電子機器で使用する場合：EN50178 / VDE0160に準拠、電気機械装置：EN60204準拠、接続データ(入力)：導体断面、AWG/kcmil 最大 12、最小 26、導体断面、フレキシブル 最小 0.5 mm2、導体断面、硬質、最大 6 mm2、最小 0.5 mm2、接続技術：ねじ接続、配線接続断面、フレキシブル(入力) 最大 2.5 mm2、接続データ(出力)：導体断面、AWG/kcmil 最大 8、最小 22、導体断面、フレキシブル、最大 10 mm2、最小 2.5 mm2、導体断面、硬質、最大 16 mm2、最小 0.5 mm2、接続技術：ねじ接続、端子数：7 (+ +，- - -，13，14)、リレーのオン / オフ 出力電圧：DC21.6 V ～ DC20.4 V、過負荷、接点負荷(NO 接触) max. 30 V DC / 1 A、浮動接触：はい、設定(cULus)：CULUS、証明書番号(cULus)：E258476幅(mm)160高さ(mm)125奥行(mm)120出力Uの公称出力電流nom：40 A @ 55 ℃、パラレル接続オプション：はい、最大3個、公称出力電圧：24 V DC ± 1 %、出力電力：960 W、出力電圧：最大 28 V、最小 22 V、注意 ポテンショメータで調整可能、容量性負荷：制限なし、接続技術：ねじ接続、残留リプル、スパイク破断：< 50 mVPP @24 V DC、IN、立ち上がり時間：≦ 100 ms、逆電圧保護：はい、連続出力電流：@ U公称 40 A @ 55 ℃， 24 A @ 70 ℃、過負荷保護：はい入力AC 入力電圧範囲：85～264 V AC(AC 100 Vで定格低減)、DC 入力電圧範囲：80～370 V DC(ディレーティング@ 120 V DC)、交流電流消費量：4.6 A @ 230 V AC / 9.9 A @ 110 V AC、入力ヒューズ(内部)：該当、入力周波数：47～63 Hz、公称入力電圧：100～240 V AC、公称電力消費：1032.3 VA、周波数範囲：AC 47～63 Hz、接続技術：ねじ接続、推奨バックアップヒューズ：16 A / DI(安全ヒューズ)、20 A、Char.B(サーキットブレーカー)、16 A、Char.C(サーキットブレーカー)、直流電流消費量：2.9 A @ 370 V DC / 9 A @ 120 V DC、突入電流：最大5 A、過電圧保護：バリスタ正味質量(g)3190動作温度(℃)‐25～70保管温度(℃)‐40～85RoHS指令(10物質対応)対応内容量1個
