エアマイクロセンサ[DPA-SR1/LR1シリーズ]

エアマイクロセンサ[DPA-SR1/LR1シリーズ] - Metrol(メトロール)エアマイクロセンサ[DPA-SR1/LR1シリーズ] - Metrol(メトロール)

エアマイクロセンサDPAシリーズは、ワークと治具の「密着確認」が可能な空圧式の高精度センサです。
エアを使用できる環境下であれば、「有り無し確認」だけでなく繰返し精度±0.5μmで「密着確認(浮き)」も同時に確認することが可能。
着座不良による加工不良や設備のダウンタイムの発生防止を実現します。
精密ワークのクランプ・半導体製造プロセス・搬送ラインなど自動化が進む加工プロセスで導入されています。
±0.5μm繰返し精度で切粉の噛み込みによる、治具とワークの着座不良を確実に検知
IP67クーラント保護構造で工作機械内に、センサの設置が可能
エアノズルまでのエア配管短縮で、応答速度が速くなり、生産性が向上
マスタ設定が簡単。
自己診断機能付き。
製造工程の段階で、加工不良の発生を防止

用途
エンジン部品加工時の着座確認、表面の粗いダイカストの着座確認に最適
シャンクの密着確認、タイヤ用金型加工時の密着確認に最適
CNC旋盤の加工原点出し、油圧プレス加工時の型の密着確認に最適
種類検出機器使用温度範囲(℃)0~60 (結露ないこと)ケーブル長(m)標準3使用圧力(MPa)設定圧:0.15~0.2電源電圧(V)DC24±10% 消費電流50mA 以下ケーブル耐油性16芯Φ5.5、AWG28相当検出方法着座確認応答速度0.8秒(推奨エアノズル使用時/チューブ長1.5mにて)RoHS指令(10物質対応)対応IP等級IP67ケーブル形状ストレートケーブルタイプキャブタイヤ内容量1個
2件中 12各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
検出方式
検出距離
繰返し精度(μm)
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量

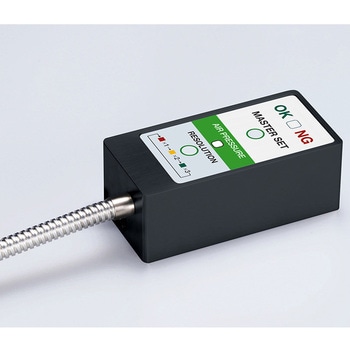

44791655DPA-SR1ショートレンジ形、マスターセットボタンで設定(電子式)1~100μm(推奨エアノズル使用時)±0.5 (検出距離1~60)/±1 (検出距離 60~100)
(推奨エアノズル使用時/チューブ長1.5mにて)
52,500
51,980
57,178(税込)
17日以内出荷
返品不可

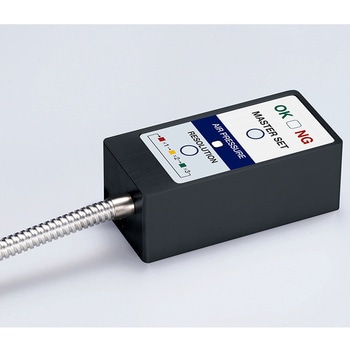

44791664DPA-LR1ロングレンジ形、マスターセットボタンで設定(電子式)80~350μm(推奨エアノズル使用時)±1 (検出距離 80~150)/±3 (検出距離 150~250)/±5 (検出距離 250~350)
52,500
51,980
57,178(税込)
17日以内出荷
返品不可
各品番毎の詳細は注文コードをクリックしてください
