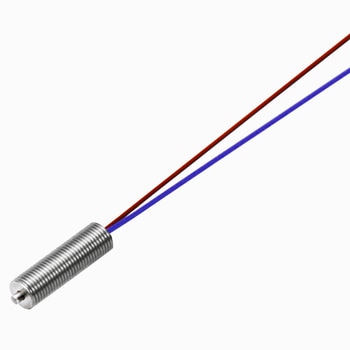

高真空対応、低アウトガスタッチスイッチ[GNシリーズ] ケーブル長0.5m

高真空対応、低アウトガスタッチスイッチ[GNシリーズ] Metrol(メトロール)

高真空対応、低アウトガスタッチスイッチ[GNシリーズ]は、真空環境で問題となるアウトガスを極力排出しない優れた性能を誇ります。
GNシリーズは、アウトガスの発生がない部品を使用し、10-5Paの高真空環境まで対応可能です。
クリーンルームで製造を行い、コンタミネーション対策を徹底しているため、半導体製造ラインなどでも多く採用されています。
アウトガスの少ない材質と接着剤を使用し、高真空環境専用の位置決めスイッチとして最適です。
高真空度クラス 10-5Pa 対応
低アウトガス対応の材質・接着剤・コード使用

用途

アウトガス対策された材料で構成され、120℃までの温度に耐えることが可能です。
また、構成上、油やグリースなどは使用していません。
あらゆる生産設備や工作機械、ロボットの高精度な位置決めやワークや治具の有無検出などにご利用いただけます。
マイクロスイッチやリミットスイッチの置き換えとして採用実績多数
半導体製造装置
半導体ウェハーの有無検出(真空チャンバー内)
ガラス基板の位置決め(真空成膜装置、太陽光発電(PV)真空装置)
ガラス基板のアライメントやマスクのトレイ着座検出、キャリアの原点出し(FPD向け真空成膜装置)
人工衛星など航空宇宙関連設備でも採用実績

仕様当て方：直進ストローク(mm)1.5(全体の動き) タイプ外形：ネジ径ねじピッチM5×0.5 使用温度範囲(℃)0～120 (氷結ないこと) ケーブル長(m)0.5 材質(ケース)SUS304 寿命接点精度：300万回ケーブルPTFEバラ線、AWG30相当繰返し精度(μm)3 LEDLED無し振動10～55Hz 複振幅1.5 X、Y、Z各方向接触力0.5N 外径(mm)5 コンタクト形状端面 SR2 RoHS指令(10物質対応)対応軸受種類メタル軸受け IP等級IP40 ケーブル形状ストレートケーブルタイプバラ線接点定格DC5V～DC24V 定常電流10mA以下(突入電流 20mA以下) LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。内容量1個

お気に入りに追加

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 GN-PT5M3A GN-PT5M3B	全長(mm) 選択解除 18.5 21.5	材質(コンタクト) 選択解除 PEEK SUS HRC45	動作形態選択解除 A:NO B:NC	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
44791750	GN-PT5M3B	18.5	SUS HRC45	B:NC	￥19,360	￥18,980	￥18,980	￥20,878 （税込）	17日以内出荷返品不可
44791759	GN-PT5M3A	21.5	PEEK	A:NO	￥19,360	￥18,980	￥18,980	￥20,878 （税込）	17日以内出荷返品不可
