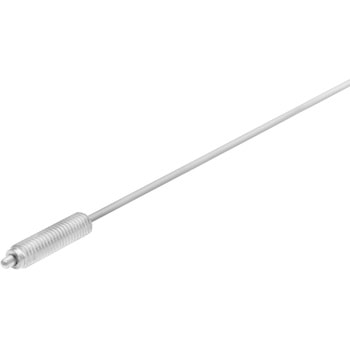

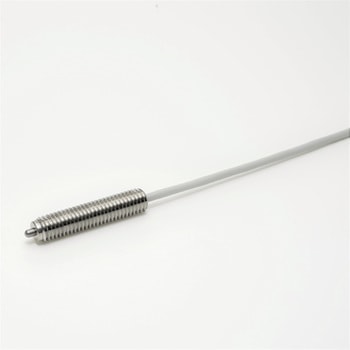

スプリングプランジャ タッチスイッチ[SPシリーズ]
![スプリングプランジャ タッチスイッチ[SPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792249-230824-02.jpg "注文コード：44792249,44792267")
![スプリングプランジャ タッチスイッチ[SPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791120-230824-04.jpg "注文コード：44792249,44792258,44792267,44792276")
![スプリングプランジャ タッチスイッチ[SPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791138-230824-06.jpg "注文コード：44792258,44792267")
![スプリングプランジャ タッチスイッチ[SPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792258-230824-02.jpg "注文コード：44792258,44792276")
スプリングプランジャタッチスイッチ【SPシリーズ】は、スプリングプランジャとタッチスイッチの機能を一つにまとめた1台2役の位置決めタッチスイッチです。
ワークの跳ね出しと出力信号を同時に行うことが可能で、部品点数の節減により機械の小型化を実現しています。
スプリングプランジャと位置決めスイッチを一体化
部品点数と設計工数の削減により機械の小型化が可能
動作までの動きが大きく、動作後の動きが少ないことで、信号設定が容易で、押しすぎによる破損リスクを減らす
- 用途
- あらゆる生産設備や工作機械、ロボットの高精度な位置決めやワークや治具の有無検出などにご利用いただけます。
マイクロスイッチやリミットスイッチの置き換えとして採用実績多数
板金の跳ね出し確認に最適。板金を跳ね出し、確認信号を同時に出力。
- 仕様
- 当て方：直進
- ストローク(mm)
- 3(全体の動き)
- 全長(mm)
- 40
- タイプ
- 外形：ネジ径
- 使用温度範囲(℃)
- 0～80 (氷結ないこと)
- ケーブル長(m)
- 2
- 材質(ケース)
- SUS303
- 寿命
- 接点精度：300万回
- ケーブル
- 耐油性2芯Φ2.8
- 繰返し精度(μm)
- 10
- 引張強度(N)
- 30
- 振動
- 10～55Hz 複振幅1.5 X、Y、Z各方向
- 材質(コンタクト)
- SUS HRC50～55
- 曲半径R
- 7
- 接触力
- 8N(max.11N)
- コンタクト形状
- 端面 SR1.25
- RoHS指令(10物質対応)
- 対応
- 軸受種類
- メタル軸受け
- 動作形態
- A:NO
- IP等級
- IP40
- ケーブル形状
- ストレート
- ケーブルタイプ
- キャブタイヤ
- 接点定格
- DC5V～DC24V 定常電流10mA以下(突入電流 20mA以下) LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。
- 内容量
- 1個
取扱説明書：(0.9MB)
