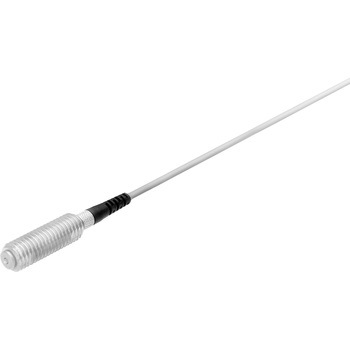

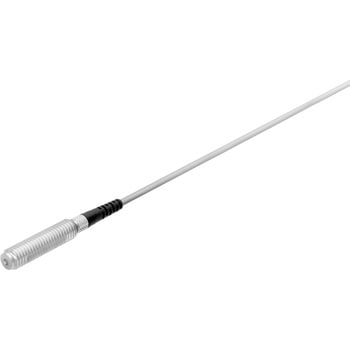

ストッパボルトタッチスイッチ[STシリーズ]
![ストッパボルトタッチスイッチ[STシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792450-230824-02.jpg "注文コード：44792450,44792486")
![ストッパボルトタッチスイッチ[STシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791120-230824-04.jpg "注文コード：44792450,44792459,44792468,44792477,44792486,44792495,44792504")
![ストッパボルトタッチスイッチ[STシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791138-230824-06.jpg "注文コード：44792450,44792459,44792495,44792504")
![ストッパボルトタッチスイッチ[STシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792459-230824-02.jpg "注文コード：44792459,44792468,44792477,44792504")
![ストッパボルトタッチスイッチ[STシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792495-230824-02.jpg "注文コード：44792495")
ストッパボルトタッチスイッチ[STシリーズ]は、ストッパボルトとタッチスイッチの2役を一体化したタッチスイッチです。
これにより、ワークの停止と確認信号の両方を同時に実現でき、従来必要だった仲介機構も省略、機械の小型化を可能にします。
また、スイッチがカートリッジ式なのでメンテナンスも容易で、スイッチ部が破損した場合でも簡単にボルトから取り外すことができます。
ワークの停止と確認信号の出力を一体化
仲介機構の省略で機械の小型化が可能
カートリッジ式スイッチで簡単なメンテナンス
- 用途
- あらゆる生産設備や工作機械、ロボットの高精度な位置決めやワークや治具の有無検出などにご利用いただけます。
マイクロスイッチやリミットスイッチの置き換えとして採用実績多数
搬送装置の前進端/後進端確認(端面が焼入れされているのでストッパとしても機能)
ハンドプレスの圧入確認(停止位置の調整と圧入信号の出力)
- 仕様
- 当て方：直進
- ストローク(mm)
- 0.7(全体の動き)
- タイプ
- 外形：ネジ径
- 使用温度範囲(℃)
- 0～80 (氷結ないこと)
- ケーブル長(m)
- 2
- 材質(ケース)
- SUS416
- 寿命
- 接点精度：1000万回
- ケーブル
- 耐油性2芯Φ2.8コードプロテクタ付(取外可)
- 繰返し精度(μm)
- 10
- 引張強度(N)
- 30
- 振動
- 10～55Hz 複振幅1.5 X、Y、Z各方向
- 材質(コンタクト)
- SUS HRC40～50
- 曲半径R
- 7
- 接触力
- 2N
- コンタクト形状
- 端面 SR0.8
- RoHS指令(10物質対応)
- 対応
- 軸受種類
- メタル軸受け
- IP等級
- IP65
- ケーブル形状
- ストレート
- ケーブルタイプ
- キャブタイヤ
- 接点定格
- DC5V～DC24V 定常電流10mA以下(突入電流 20mA以下) LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。
- 内容量
- 1個
取扱説明書：(0.9MB)
