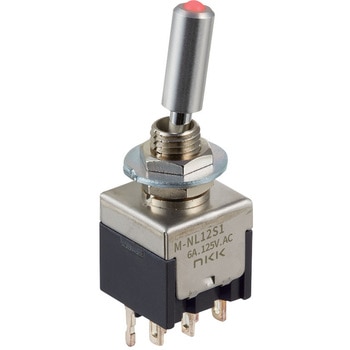

トグルスイッチ
LED付照光式トグルスイッチ(Mシリーズ)/軽快な切換え動作/レバー倒れ角度が大きく、下降防止機構付き/特殊銀合金の接点:高い接触安定性、長寿命/シーソー方式採用/UL94V-0のケース/優れた耐蝕性能/絶縁性の向上/接触部の高い接触信頼性/フラックスの浸入、端子ガタの発生を防止
耐熱性
はんだごてをご使用の場合：こて先温度：350℃以下・はんだ付け時間：3s以内・回数：1回
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：30s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：5s以内・回数：1回
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤など
付属品六角ナット(AT-513)、取付リング(AT-507)、内歯座金 (AT-509)
極数1
使用温度範囲(℃)-10～55
別売付属品丸ナット(AT-501)
取付穴径(Φmm)6.5、6.2
接触抵抗(mΩ)10以下(DC5V 1Aにて)
接点仕様銀
絶縁抵抗(GΩ)1以上(DC500V)
機械的開閉耐久性50000回以上
電気的開閉耐久性25000回以上
レバー倒れ角度(°)20±4
操作部形状LED付き
回路単極双投
最大取付パネル厚(mm)4(取付リング、下側六角ナット不使用)
電流容量6A 125VAC、3A 250VAC、4A 30VDC
RoHS指令(10物質対応)対応
耐電圧(V/min)AC1k以上(端子・端子間)、AC1.5k以上(端子・アース間)、AC500以上(LED端子・アース間)
内容量1個
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：30s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：5s以内・回数：1回
