AC/DCカレントセンサ

AC/DCカレントセンサ 日置電機(HIOKI) AC/DCカレントセンサ 日置電機(HIOKI) AC/DCカレントセンサ 日置電機(HIOKI)

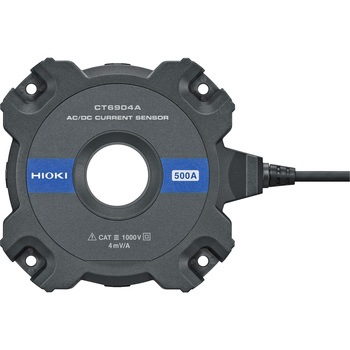

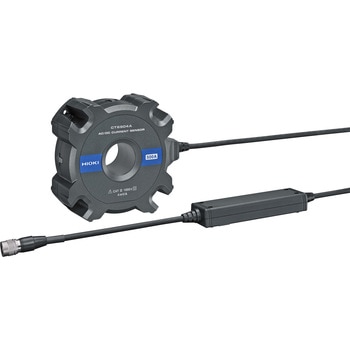

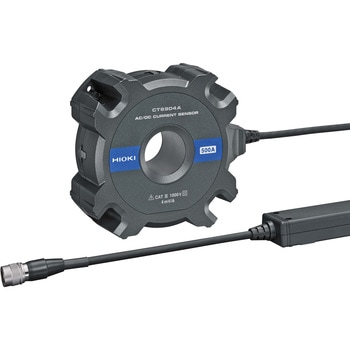

AC/DC 電流を高精度に測定できる貫通型の電流センサ
クラス最高の測定帯域と高確度を両立
AC/DC 500A、ME15W端子、ケーブル長3m

用途EV インバーター装置の研究開発、リアクトル・トランスの損失評価 仕様最大入力電流:ディレーティング範囲以内、±1000Apeakまで(設計値、40℃以下かつ20ms以内) 付属品取扱説明書 ×1, 携帯用ケース ×1, カラーラベル(チャネル識別用) ×1, 使用上の注意 ×1 質量(kg)1.05 寸法139 W × 120 H × 52 Dmm 電源パワーアナライザPW8001, PW6001, PW3390またはセンサユニットCT9555, CT9556, CT9557経由で供給 ケーブル長(m)3 出力電圧レート:4 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。 定格電流(A)AC/DC500 周波数帯域(MHz)振幅:DC~4(CT6904A-1:2MHz)、位相:DC~1 使用温湿度範囲-10℃~ +50℃, 80% rh以下 (結露しないこと) 直線性±5ppm Typical (23℃) 定格電力(VA)最大:7 以下 (500 A/55 Hz測定, ±12 V電源時) 測定可能導体径(Φmm)32以下 基本確度DC(±0.025%rdg.±0.007%f.s.,位相規定無し)、45Hz≦f≦65Hz(±0.02%rdg.±0.007%f.s.,±0.08°)、1MHzまで規定 最大定格電圧(V)対地間:1000 CAT III 内容量1個
注意
※電源供給とメモリハイコーダ等への接続にはオプションのCT9555、CT9556、CT9557のいずれかが必要です。測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。
※オプション品を含め、国内使用を前提とした製品仕様です。校正証明書付き製品の場合、和文にて発行致します。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
お気に入りに追加
2件中 1~2件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
52125887 CT6904A(検査成績表、校正証明書、トレーサビリティ体系図付) 電圧:±10ppm Typical (23℃、 無入力)
602,000
599,000
658,900 (税込)
19日以内出荷

メーカー直送
返品不可
代引不可
特別運賃
52126036 CT6904A 電圧:±10ppm Typical (23℃, 無入力)
594,000
589,000
647,900 (税込)
19日以内出荷

メーカー直送
返品不可
代引不可
特別運賃
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

特別運賃

地域 単位 配送費
全国 数量1につき 1,500 / 税込 1,650
北海道地方 数量1につき 1,500 / 税込 1,650
沖縄地方 数量1につき 1,500 / 税込 1,650
離島 数量1につき 1,500 / 税込 1,650
