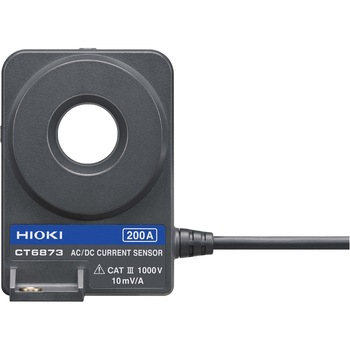

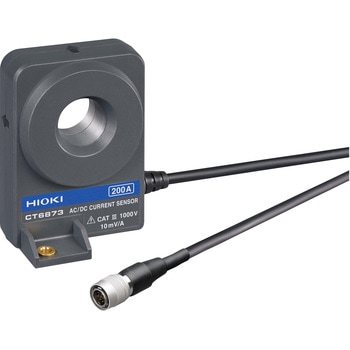

AC/DCカレントセンサ
200A定格の低電流モデル、広帯域と高確度を両立
ケーブル長3m
用途EV， HEV等電気自動車の電流計測、太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで。
仕様最大入力電流：ディレーティング範囲以内、±420Apeakまで(設計値、40℃以下かつ20ms以内)
付属品取扱説明書×1、マークバンド×6、使用上の注意×1
質量(g)370
電源パワーアナライザPW8001、PW6001、PW3390、センサユニットCT9555、CT9556、CT9557、3CH電流ユニットU8977経由で供給
ケーブル長(m)3
出力電圧レート：10mV/A※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。
定格電流(A)AC/DC200
寸法(幅W×高さH×奥行D)(mm)70×100×53
周波数特性振幅：DC～10MHz、位相：DC～1MHz
使用温湿度範囲-40～85℃、80%rh以下 (結露しないこと)
直線性±2 ppm Typical (23℃)
定格電力(VA)最大：6以下(200A/55Hz測定、±12V電源時)
オフセット電圧：±5 ppm Typical(23℃、無入力)
測定可能導体径(Φmm)24以下
基本確度DC(±0.03%rdg.±0.002%f.s.、位相規定無し)、45Hz≦f≦66Hz(±0.03%rdg.±0.007%f.s.、±0.05°)、1MHzまで規定
最大定格電圧(V)対地間：1000CATIII
内容量1個
注意
※電源供給とメモリハイコーダ等への接続にはオプションのCT9555、CT9556、CT9557のいずれかが必要です。測定器本体は、1MΩ以上の高入力インピーダンスの機器をご使用ください。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
