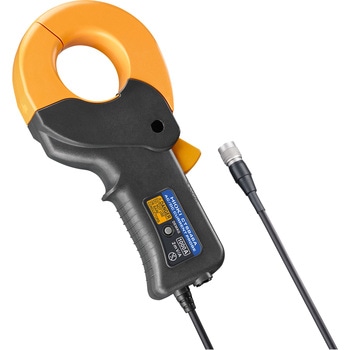

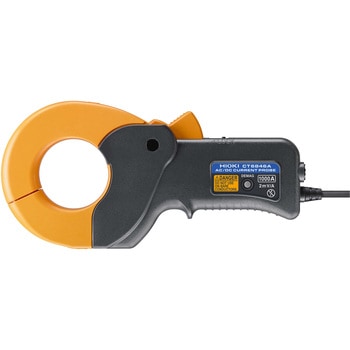

AC/DCカレントプローブ

定格電流 AC/DC 1000 A
太いケーブルやダブル配線もクランプできる大口径(Φ50mm以下)
クランプ型で比類なき高精度を実現
ラインの切断が不要なクランプ型電流センサー
温度変化に強く、様々な試験環境で正確に電流を測定。使用温度範囲-40℃～85℃

用途: EVのインバーター評価、PV発電のPCS評価
付属品: マークバンド(×6)・携帯用ケース・取扱説明書・使用上の注意
質量(g): 990
電源: パワーアナライザPW8001， PW6001， PW3390、センサユニットCT9555， CT9556， CT9557、3CH電流ユニットU8977経由で供給
適合規格: 安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 タイプD、EMC IEC 61326-1:2012/EN 61326-1:2013
ケーブル長(m): 3
出力電圧: 2mV/A
定格電流(A): AC/DC1000
外形寸法(幅W×高さH×奥行D)(mm): 238×116×35
周波数特性: DC～100 kHz
使用温湿度範囲: -40℃～85℃、80% RH以下(結露しないこと)
測定確度: 【振幅 ±(% of reading + % of full scale)】DC: 0.2% + 0.02%、DC < f ≦ 100 Hz: 0.2% + 0.01%
定格電力(VA): 最大：7以下(1000A/55Hz測定、±12V電源時)
測定可能導体径(Φmm): 50以下
補正機能: 自動位相：PW8001に接続すると、自動で位相補正を実行します
誤差: 直線性：±20 ppm Typical
出力抵抗: 50Ω±10Ω
耐電圧(V): AC4260
内容量: 1個

※電源供給とメモリハイコーダ等への接続にはオプションのCT9555、CT9556、CT9559のいずれかが必要です。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。※こちらの商品の校正書類はメーカー公式サイトで無料ダウンロードしていただけます。会員登録のうえご利用ください。ホーム＞サービス・サポート＞my HIOKI
