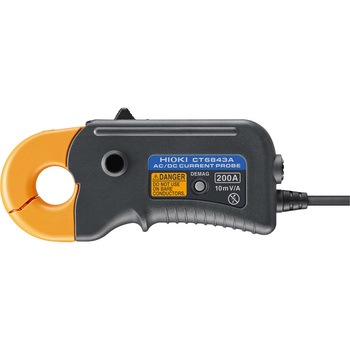

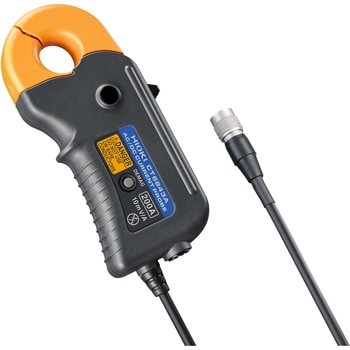

AC/DCカレントプローブ
定格電流 AC/DC 200 A
クランプ型で比類なき高精度を実現
ラインの切断が不要なクランプ型電流センサー
温度変化に強く、様々な試験環境で正確に電流を測定。使用温度範囲-40℃～85℃
用途EVのインバーター評価、PV発電のPCS評価
付属品マークバンド(×6)・携帯用ケース・取扱説明書・使用上の注意
質量(g)380
電源パワーアナライザPW8001， PW6001， PW3390、センサユニットCT9555， CT9556， CT9557、3CH電流ユニットU8977経由で供給
適合規格安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 タイプD、EMC IEC 61326-1:2012/EN 61326-1:2013
ケーブル長(m)3
出力電圧10mV/A
定格電流(A)AC/DC200
外形寸法(幅W×高さH×奥行D)(mm)153×67×25
周波数特性DC～700 kHz
使用温湿度範囲-40℃～85℃、80% RH以下(結露しないこと)
測定確度【振幅 ±(% of reading + % of full scale)】DC: 0.2% + 0.02%、DC < f ≦ 100 Hz: 0.2% + 0.01%
定格電力(VA)最大：6以下(200A/55Hz測定、±12V電源時)
測定可能導体径(Φmm)20以下
補正機能自動位相：PW8001に接続すると、自動で位相補正を実行します
誤差直線性：±20 ppm Typical
出力抵抗50Ω±10Ω
耐電圧(V)AC4260
内容量1個
注意
※電源供給とメモリハイコーダ等への接続にはオプションのCT9555、CT9556、CT9557のいずれかが必要です。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
