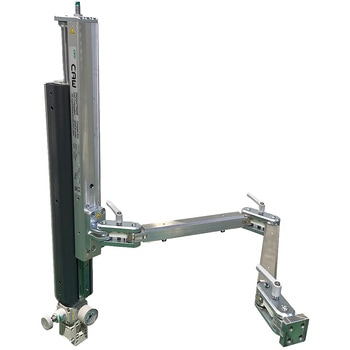

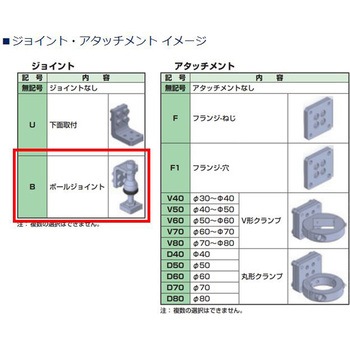

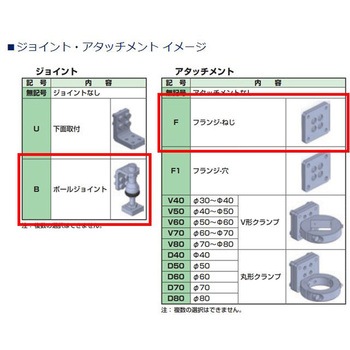

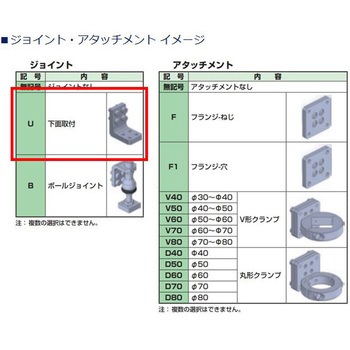

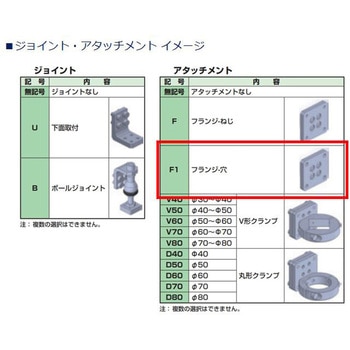

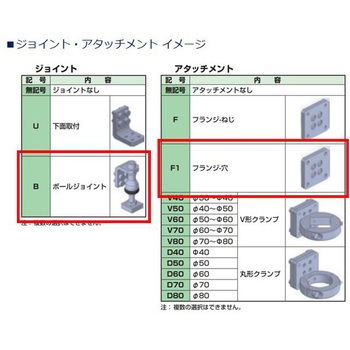

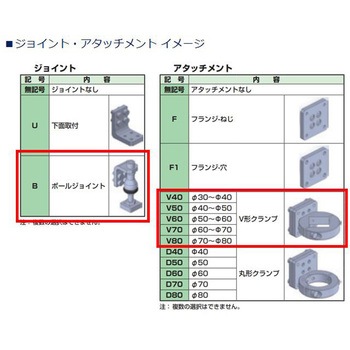

コンパクトアーム CAWシリーズ 低荷重モデル
ツール・工具等の保持・操縦をサポートするエアバランサです。
腕や手の負担を軽減するコンパクトなバランサです。
CKD独自の低摺動シリンダを搭載し、軽い操作性を実現しました。
駆動部に弾性体を使用していないため、上下任意の位置で保持が可能です。
吊り下げ式バランサに比べ、工具から発生する振動や反力を抑制します。

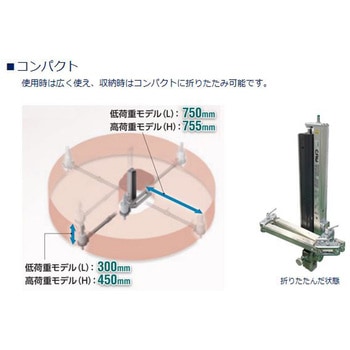

収納時はコンパクトなのに、使用時は広い作動範囲です。

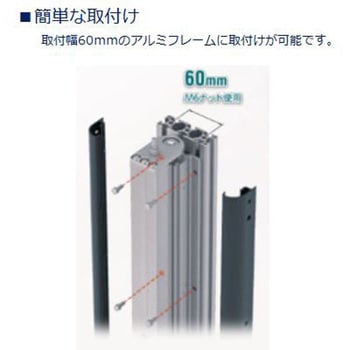

取付幅60mmのアルミフレームに簡単に取付が可能です。
水平方向へ自由自在に動くアームにより、狙った位置での締付作業が可能です。

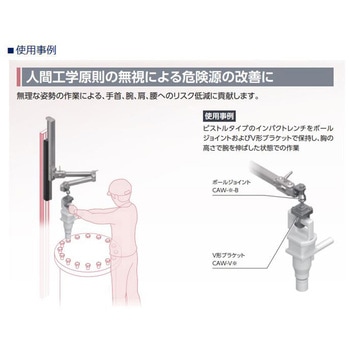

用途

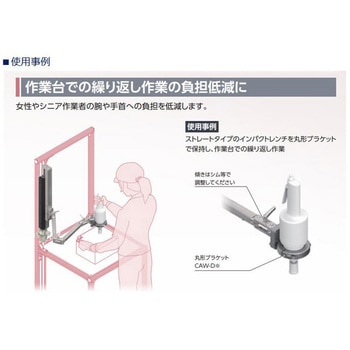

ツール・工具等の保持・操縦のサポートに

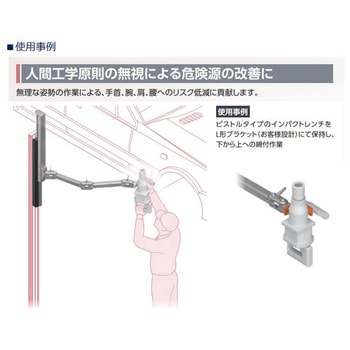

作業者の腰や背中、肩にかかる負担の軽減に
ストローク(mm)上下：300
接続口径Rc1/4
材質(本体)アルミニウム合金
クッション上昇端：ゴムクッション / 下降端：ショックキラー
最高使用圧力(MPa)0.25
消耗部品【ショックキラー】NCK-00-0.7-C、【パッキンキット】CAW-32K(シリンダガスケット、ピストンパッキン、ウェアリング、クッションゴム(R))
耐圧(MPa)1.05
空気消費量(L/min)(ANR)6

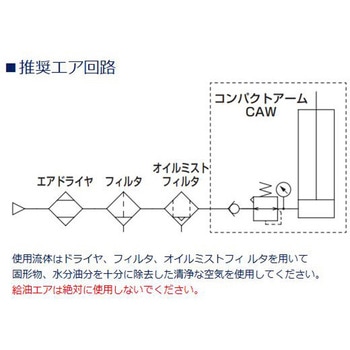

使用流体圧縮清浄空気(推奨エア回路による)
チューブ内径(Φmm)32
最低使用圧力(MPa)0.18
周囲温度および使用流体温度(℃)5～60
給油不可
RoHS指令(10物質対応)対応
可動範囲(mm)上下：300、水平：R750
可搬質量(kg)(0.25MPa加圧時)5
最高使用速度(mm/s)300
内容量1セット
作業者の腰や背中、肩にかかる負担の軽減に
注意
※使用流体はドライヤ、フィルタ、オイルミストフィルタを用いて固形物、水分油分を十分に除去した清浄な空気を使用してください。給油エアは絶対に使用しないでください。※可動範囲 水平の値は、アーム先端部の最大回転半径です。可動範囲の詳細はメーカーカタログにてご確認ください。

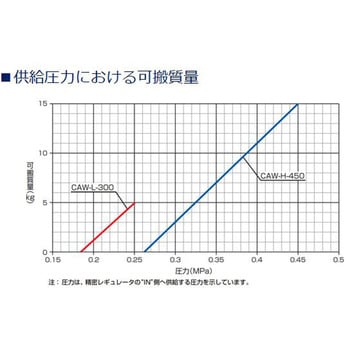

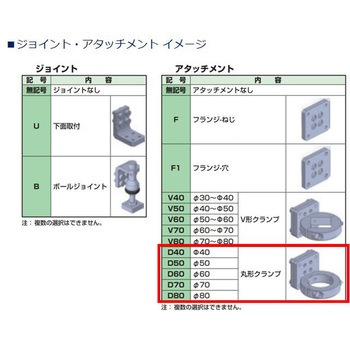

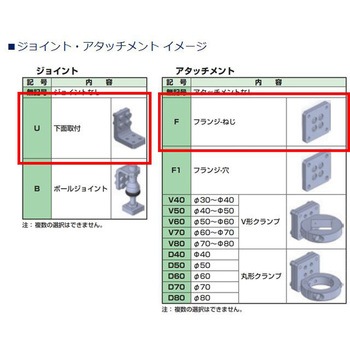

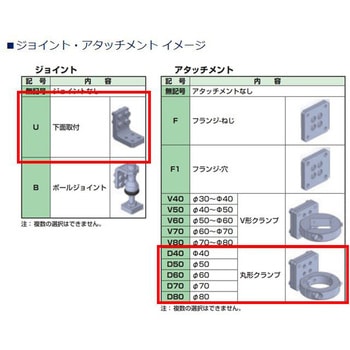

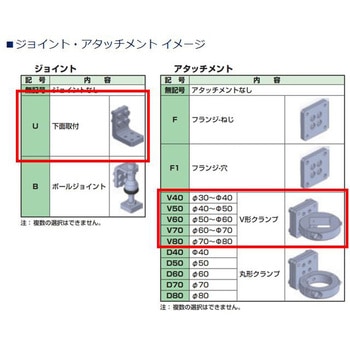

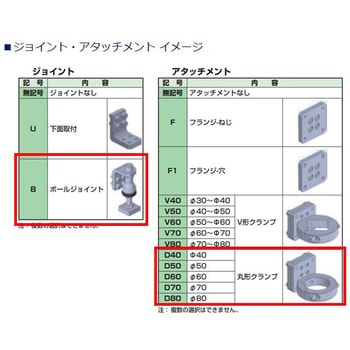

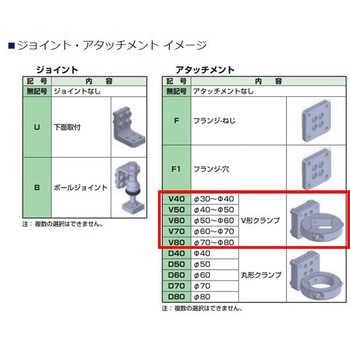

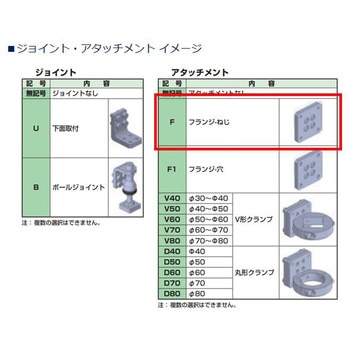

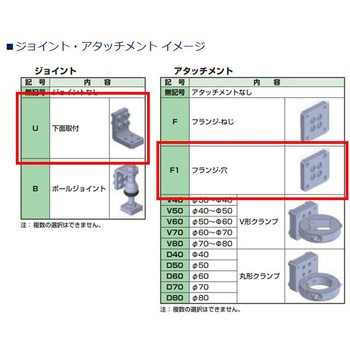

※可搬質量の値には、ジョイント、アタッチメントの質量を含みます。供給圧力により可搬質量は変化します。”供給圧力における可搬質量”のグラフをご確認ください。
※最高使用速度で連続的に使用する場合には、40L/min(ANR)のエアが必要です。十分な流量の圧縮空気を供給してください。
※空気消費量は、1往復/min、使用圧力0.45MPaにおける数値を示しています。使用している精密レギュレータRP1000は、常時エアを大気に放出しています。
※納品先が個人宅(戸建住宅・集合住宅)様の場合、屋号が必須となります。屋号がない場合、配送ができない場合がございますのでご注意ください。
