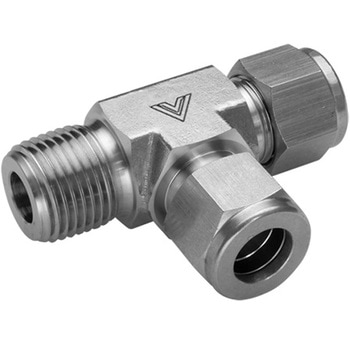

2圧縮リング継手_ニューV-Lokティーエルユニオン

Name: 2圧縮リング継手_ニューV-Lokティーエルユニオン
Brand: フジキン

・チューブを差し込み、ナットを締める圧縮リング式継手。特殊工具や火気不要。繰返し脱着可能。

材質(本体)ASTM A182 F316 温度(℃)-196～537 最高使用圧力(MPa)チューブ径による(Φ6.35 肉厚0.89：35.8MPa) RoHS指令(10物質対応)対応内容量1個

関連資料： (18.65MB)

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 VUWTL-1.6A-V VUWTL-4.8A-V VUWTL-4.8AN-V VUWTL-6.35C-V VUWTL-7.93A-V VUWTL-7.93AN-V VUWTL-8AN-V VUWTL-12CN-V VUWTL-15.88D-V VUWTL-16D-V VUWTL-16DN-V VUWTL-19.05E-V	寸法(mm) 選択解除【接続A】1.6【接続C】1.6 【接続A】4.8【接続C】4.8 【接続A】6.35【接続C】6.35 【接続A】7.93【接続C】7.93 【接続A】8【接続C】8 【接続A】12【接続C】12 【接続A】15.88【接続C】15.88 【接続A】16【接続C】16 【接続A】19.05【接続C】19.05	寸法選択解除【接続B (R)】R1/8 【接続B (R)】R3/8 【接続B (R)】R1/2 【接続B (R)】R3/4 【接続B NPT(M)】1/8NPT(M)【接続B NPT(M)】3/8NPT(M)【接続B NPT(M)】1/2NPT(M)	寸法L(mm) 選択解除 36.8 42.2 50.6 50.7 61.5 64.2 73.1 76.6	寸法H(mm) 選択解除 29.9 38.1 -	接続方式選択解除 ASTM A182 F316/ニューV-Lok継手 ASTM A182 F316/ニューV-Lok継手Xねじ込み式XニューV-Lok継手	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
63540254	VUWTL-6.35C-V	【接続A】6.35【接続C】6.35	【接続B (R)】R3/8	61.5	-	ASTM A182 F316/ニューV-Lok継手	￥3,760	￥3,698	￥3,698	￥4,068 （税込）	120日以内出荷返品不可
63540270	VUWTL-1.6A-V	【接続A】1.6【接続C】1.6	【接続B (R)】R1/8	36.8	-	ASTM A182 F316/ニューV-Lok継手	￥4,240	￥4,198	￥4,198	￥4,618 （税込）	120日以内出荷返品不可
63540279	VUWTL-15.88D-V	【接続A】15.88【接続C】15.88	【接続B (R)】R1/2	73.1	-	ASTM A182 F316/ニューV-Lok継手	￥7,390	￥7,298	￥7,298	￥8,028 （税込）	120日以内出荷返品不可
63540288	VUWTL-16DN-V	【接続A】16【接続C】16	【接続B NPT(M)】1/2NPT(M)	73.1	38.1	ASTM A182 F316/ニューV-Lok継手Xねじ込み式XニューV-Lok継手	￥5,570	￥5,498	￥5,498	￥6,048 （税込）	120日以内出荷返品不可
63540297	VUWTL-16D-V	【接続A】16【接続C】16	【接続B (R)】R1/2	73.1	-	ASTM A182 F316/ニューV-Lok継手	￥6,780	￥6,698	￥6,698	￥7,368 （税込）	120日以内出荷返品不可
63540306	VUWTL-19.05E-V	【接続A】19.05【接続C】19.05	【接続B (R)】R3/4	76.6	-	ASTM A182 F316/ニューV-Lok継手	￥9,440	￥8,998	￥8,998	￥9,898 （税込）	45日以内出荷返品不可
63540315	VUWTL-4.8AN-V	【接続A】4.8【接続C】4.8	【接続B NPT(M)】1/8NPT(M)	42.2	-	ASTM A182 F316/ニューV-Lok継手Xねじ込み式XニューV-Lok継手	￥4,120	￥3,998	￥3,998	￥4,398 （税込）	60日以内出荷返品不可
63540324	VUWTL-7.93AN-V	【接続A】7.93【接続C】7.93	【接続B NPT(M)】1/8NPT(M)	50.6	-	ASTM A182 F316/ニューV-Lok継手Xねじ込み式XニューV-Lok継手	￥3,390	￥3,298	￥3,298	￥3,628 （税込）	120日以内出荷返品不可
63540340	VUWTL-7.93A-V	【接続A】7.93【接続C】7.93	【接続B (R)】R1/8	50.6	-	ASTM A182 F316/ニューV-Lok継手	￥4,840	￥4,798	￥4,798	￥5,278 （税込）	120日以内出荷返品不可
63540349	VUWTL-8AN-V	【接続A】8【接続C】8	【接続B NPT(M)】1/8NPT(M)	50.7	29.9	ASTM A182 F316/ニューV-Lok継手Xねじ込み式XニューV-Lok継手	￥3,390	￥3,298	￥3,298	￥3,628 （税込）	120日以内出荷返品不可
63540358	VUWTL-4.8A-V	【接続A】4.8【接続C】4.8	【接続B (R)】R1/8	42.2	-	ASTM A182 F316/ニューV-Lok継手	￥4,360	￥4,298	￥4,298	￥4,728 （税込）	120日以内出荷返品不可
63540367	VUWTL-12CN-V	【接続A】12【接続C】12	【接続B NPT(M)】3/8NPT(M)	64.2	-	ASTM A182 F316/ニューV-Lok継手Xねじ込み式XニューV-Lok継手	￥5,450	￥5,398	￥5,398	￥5,938 （税込）	120日以内出荷返品不可
