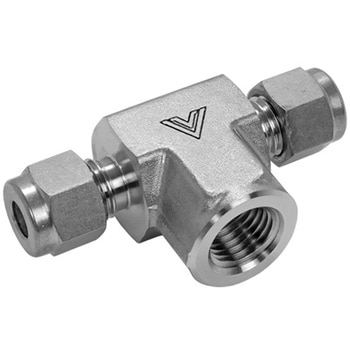

2圧縮リング継手_ニューV-Lokティーゲージユニオン

Name: 2圧縮リング継手_ニューV-Lokティーゲージユニオン
Brand: フジキン

・チューブを差し込み、ナットを締める圧縮リング式継手。特殊工具や火気不要。繰返し脱着可能。

材質(本体)ASTM A182 F316 寸法H(mm)- 温度(℃)-196～537 最高使用圧力(MPa)チューブ径による(Φ6.35 肉厚0.89：35.8MPa) 接続方式ASTM A182 F316/ニューV-Lok継手 RoHS指令(10物質対応)対応内容量1個

関連資料： (18.65MB)

お気に入りに追加

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 VUWTG-6.35CN-V VUWTG-10CN-V VUWTG-12D-V VUWTG-15.88D-V VUWTG-16D-V VUWTG-19.05E-V VUWTG-25.4E-V VUWTG-25.4F-V	寸法(mm) 選択解除【接続A】6.35【接続B】6.35 【接続A】10【接続B】10 【接続A】12【接続B】12 【接続A】15.88【接続B】15.88 【接続A】16【接続B】16 【接続A】19.05【接続B】19.05 【接続A】25.4【接続B】25.4	寸法選択解除【接続C (Rc)】Rc1/2 【接続C (Rc)】Rc3/4 【接続C (Rc)】Rc1 【接続C NPT(F)】3/8NPT(F)	寸法L(mm) 選択解除 63.6 67 77.6 89.2 98 107.2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
63540498	VUWTG-16D-V	【接続A】16【接続B】16	【接続C (Rc)】Rc1/2	77.6	￥9,320	￥8,998	￥8,998	￥9,898 （税込）	120日以内出荷返品不可
63540507	VUWTG-10CN-V	【接続A】10【接続B】10	【接続C NPT(F)】3/8NPT(F)	67	￥4,840	￥4,798	￥4,798	￥5,278 （税込）	120日以内出荷返品不可
63540516	VUWTG-15.88D-V	【接続A】15.88【接続B】15.88	【接続C (Rc)】Rc1/2	77.6	￥9,320	￥8,998	￥8,998	￥9,898 （税込）	120日以内出荷返品不可
63540525	VUWTG-25.4E-V	【接続A】25.4【接続B】25.4	【接続C (Rc)】Rc3/4	98	￥21,800	￥20,980	￥20,980	￥23,078 （税込）	120日以内出荷返品不可
63540534	VUWTG-25.4F-V	【接続A】25.4【接続B】25.4	【接続C (Rc)】Rc1	107.2	￥23,000	￥22,980	￥22,980	￥25,278 （税込）	120日以内出荷返品不可
63540550	VUWTG-6.35CN-V	【接続A】6.35【接続B】6.35	【接続C NPT(F)】3/8NPT(F)	63.6	￥5,210	￥4,998	￥4,998	￥5,498 （税込）	120日以内出荷返品不可
63540559	VUWTG-12D-V	【接続A】12【接続B】12	【接続C (Rc)】Rc1/2	77.6	￥7,260	￥6,798	￥6,798	￥7,478 （税込）	120日以内出荷返品不可
63540568	VUWTG-19.05E-V	【接続A】19.05【接続B】19.05	【接続C (Rc)】Rc3/4	89.2	￥13,400	￥12,980	￥12,980	￥14,278 （税込）	60日以内出荷返品不可
