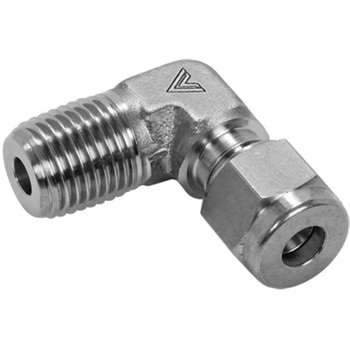

2圧縮リング継手_ニューV-Lokエルボハーフユニオン

Name: 2圧縮リング継手_ニューV-Lokエルボハーフユニオン
Brand: フジキン

・チューブを差し込み、ナットを締める圧縮リング式継手。特殊工具や火気不要。繰返し脱着可能。

材質(本体)ASTM A182 F316 寸法H(mm)- 温度(℃)-196～537 最高使用圧力(MPa)チューブ径による(Φ6.35 肉厚0.89：35.8MPa) RoHS指令(10物質対応)対応内容量1個

関連資料： (18.65MB)

お気に入りに追加

22件中 1～22件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 VUWL-4.8A-V VUWL-4.8B-V VUWL-6.35E-V VUWL-7.93A-V VUWL-7.93C-V VUWL-9.52E-V VUWL-12AN-V VUWL-12F-V VUWL-12.7F-V VUWL-15.88C-V VUWL-15.88E-V VUWL-18EN-V VUWL-19.05CN-V VUWL-20DN-V VUWL-22EN-V VUWL-22F-V VUWL-22FN-V VUWL-22.22E-V VUWL-25E-V VUWL-25EN-V VUWL-25F-V VUWL-25.4E-V	寸法(mm) 選択解除【接続A】4.8 【接続A】6.35 【接続A】7.93 【接続A】9.52 【接続A】12 【接続A】12.7 【接続A】15.88 【接続A】18 【接続A】19.05 【接続A】20 【接続A】22 【接続A】22.22 【接続A】25 【接続A】25.4	寸法選択解除【接続B (R)】R1/8 【接続B (R)】R1/4 【接続B (R)】R3/8 【接続B (R)】R3/4 【接続B (R)】R1 【接続B NPT(M)】1/8NPT(M)【接続B NPT(M)】3/8NPT(M)【接続B NPT(M)】1/2NPT(M)【接続B NPT(M)】3/4NPT(M)【接続B NPT(M)】1NPT(M)	寸法L(mm) 選択解除 25.4 28.7 30.5 34.6 36 37.1 38 39.8 44.6 49	接続方式選択解除 ASTM A182 F316/ニューV-Lok継手 ASTM A182 F316/ニューV-Lok継手Xねじ込み式	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
63539834	VUWL-15.88C-V	【接続A】15.88	【接続B (R)】R3/8	38	ASTM A182 F316/ニューV-Lok継手	￥4,240	￥4,198	￥4,198	￥4,618 （税込）	45日以内出荷返品不可
63539850	VUWL-25.4E-V	【接続A】25.4	【接続B (R)】R3/4	49	ASTM A182 F316/ニューV-Lok継手	￥9,810	￥9,698	￥9,698	￥10,668 （税込）	45日以内出荷返品不可
63539859	VUWL-25EN-V	【接続A】25	【接続B NPT(M)】3/4NPT(M)	49	ASTM A182 F316/ニューV-Lok継手Xねじ込み式	￥9,440	￥8,998	￥8,998	￥9,898 （税込）	60日以内出荷返品不可
63539868	VUWL-7.93C-V	【接続A】7.93	【接続B (R)】R3/8	30.5	ASTM A182 F316/ニューV-Lok継手	￥3,150	￥3,098	￥3,098	￥3,408 （税込）	60日以内出荷返品不可
63539877	VUWL-9.52E-V	【接続A】9.52	【接続B (R)】R3/4	37.1	ASTM A182 F316/ニューV-Lok継手	￥5,210	￥4,998	￥4,998	￥5,498 （税込）	45日以内出荷返品不可
63539886	VUWL-12.7F-V	【接続A】12.7	【接続B (R)】R1	44.6	ASTM A182 F316/ニューV-Lok継手	￥6,300	￥6,298	￥6,298	￥6,928 （税込）	120日以内出荷返品不可
63539895	VUWL-12AN-V	【接続A】12	【接続B NPT(M)】1/8NPT(M)	36	ASTM A182 F316/ニューV-Lok継手Xねじ込み式	￥3,510	￥3,398	￥3,398	￥3,738 （税込）	120日以内出荷返品不可
63539904	VUWL-12F-V	【接続A】12	【接続B (R)】R1	44.6	ASTM A182 F316/ニューV-Lok継手	￥2,910	￥2,898	￥2,898	￥3,188 （税込）	60日以内出荷返品不可
63539920	VUWL-15.88E-V	【接続A】15.88	【接続B (R)】R3/4	39.8	ASTM A182 F316/ニューV-Lok継手	￥5,210	￥4,998	￥4,998	￥5,498 （税込）	120日以内出荷返品不可
63539929	VUWL-18EN-V	【接続A】18	【接続B NPT(M)】3/4NPT(M)	39.8	ASTM A182 F316/ニューV-Lok継手Xねじ込み式	￥5,210	￥4,998	￥4,998	￥5,498 （税込）	120日以内出荷返品不可
63539938	VUWL-19.05CN-V	【接続A】19.05	【接続B NPT(M)】3/8NPT(M)	39.8	ASTM A182 F316/ニューV-Lok継手Xねじ込み式	￥6,540	￥6,498	￥6,498	￥7,148 （税込）	120日以内出荷返品不可
63539947	VUWL-20DN-V	【接続A】20	【接続B NPT(M)】1/2NPT(M)	44.6	ASTM A182 F316/ニューV-Lok継手Xねじ込み式	￥6,540	￥6,498	￥6,498	￥7,148 （税込）	120日以内出荷返品不可
63539956	VUWL-22EN-V	【接続A】22	【接続B NPT(M)】3/4NPT(M)	44.6	ASTM A182 F316/ニューV-Lok継手Xねじ込み式	￥7,510	￥7,398	￥7,398	￥8,138 （税込）	120日以内出荷返品不可
63539965	VUWL-22FN-V	【接続A】22	【接続B NPT(M)】1NPT(M)	44.6	ASTM A182 F316/ニューV-Lok継手Xねじ込み式	￥7,750	￥7,598	￥7,598	￥8,358 （税込）	120日以内出荷返品不可
63539974	VUWL-22F-V	【接続A】22	【接続B (R)】R1	44.6	ASTM A182 F316/ニューV-Lok継手	￥7,750	￥7,598	￥7,598	￥8,358 （税込）	120日以内出荷返品不可
63539990	VUWL-25E-V	【接続A】25	【接続B (R)】R3/4	49	ASTM A182 F316/ニューV-Lok継手	￥9,440	￥8,998	￥8,998	￥9,898 （税込）	60日以内出荷返品不可
63539999	VUWL-25F-V	【接続A】25	【接続B (R)】R1	49	ASTM A182 F316/ニューV-Lok継手	￥9,440	￥8,998	￥8,998	￥9,898 （税込）	60日以内出荷返品不可
63540008	VUWL-6.35E-V	【接続A】6.35	【接続B (R)】R3/4	34.6	ASTM A182 F316/ニューV-Lok継手	￥3,510	￥3,398	￥3,398	￥3,738 （税込）	120日以内出荷返品不可
63540017	VUWL-7.93A-V	【接続A】7.93	【接続B (R)】R1/8	28.7	ASTM A182 F316/ニューV-Lok継手	￥1,820	￥1,798	￥1,798	￥1,978 （税込）	120日以内出荷返品不可
63540026	VUWL-22.22E-V	【接続A】22.22	【接続B (R)】R3/4	44.6	ASTM A182 F316/ニューV-Lok継手	￥7,260	￥6,798	￥6,798	￥7,478 （税込）	120日以内出荷返品不可
63540035	VUWL-4.8B-V	【接続A】4.8	【接続B (R)】R1/4	25.4	ASTM A182 F316/ニューV-Lok継手	￥2,060	￥1,998	￥1,998	￥2,198 （税込）	120日以内出荷返品不可
63540044	VUWL-4.8A-V	【接続A】4.8	【接続B (R)】R1/8	25.4	ASTM A182 F316/ニューV-Lok継手	￥1,700	￥1,698	￥1,698	￥1,868 （税込）	120日以内出荷返品不可
