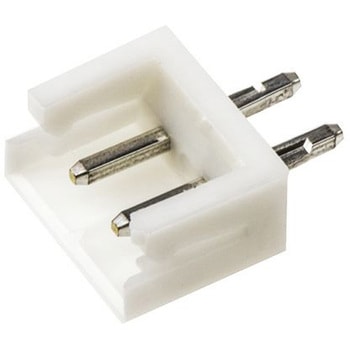

JST 基板接続用ピンヘッダ 2極 2.5mm 1列 B2B-EH-A (LF) (SN)
- 仕様
- UL File No. 60389 認証、CSA File No. LR20812 認証. メーカー品番がBxxB-EH-Aの製品は長さ 3.2 mm のピンが付いて、品番がBxxB-EHの製品は長さ 4.0 mm のピンが付いています。. EH シリーズストレートヘッダ. 日本圧着端子製造のEHシリーズの2.5 mm ピッチ単列シュラウド付きトップエントリ(ストレート)基板接続用ヘッダです。嵌合時に正しい極性を確保するためのキーイングが組み込まれています。対応する圧着ソケットハウジングについては、RS品番 ； 311-6209 311-6209 を参照してください。IDCソケットハウジングについては、RS品番 ； 311-6287 311-6287 を参照してください。
- ピッチ(mm)
- 2.5
- 極数
- 2
- シリーズ
- EH
- 定格電流(A)
- 3
- 行数
- 1
- 材質(コンタクト)
- 真鍮
- RoHS指令(10物質対応)
- 対応
- 定格電圧(kV)
- 250
- 結線方法
- はんだ
- シュラウド/アンシュラウド
- シュラウド
- コネクタシステム
- 電線対基板
- 接続方向
- ストレート
- 内容量
- 1袋(10個)
コネクタ・コネクタ付ケーブル の新着商品
カテゴリ
商品レビュー
2026-01-16
用途: オーディオ機器の信号配線
株式会社Conclusion 様（製造業）
安定のJST商品です。安心して使用しています。
半田付け時間は短めにしないとモールド部分が変形します。
1人が参考にしています
