Digital Discovery用高速アダプター

Digital Discovery用の高速アダプター
高速デジタル信号は、MTEケーブルやブレッドボードに接続したワイヤなどではノイズやクロストークが発生しやすくなります。
本高速アダプターは、Digital Discoveryの高速な入力信号とプローブ間のインターフェースを提供します。
ノイズを低減し、最大800MS/sにおいてもシグナルインテグリティを確保するように設計されています。
本高速アダプターは、最大24個の高速ロジックプローブを接続でき、24個のデジタル信号を観測できます。本アダプターにはキーが付いておらず、ツイストワイヤーは色分けされていないため、両方向で使用できます。

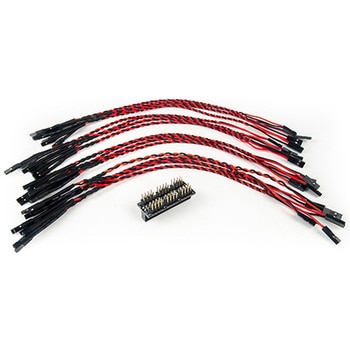

本製品には、16個の高速ロジックプローブが含まれています。
各ケーブルは、色付きワイヤとGND(黒)ワイヤがツイストされています。
ワイヤは、2ピンメスヘッダーを介して高速アダプタに接続し、2つの1ピンメスコネクタをテスト対象デバイスとアースに接続します。
100Ωの抵抗が、被試験デバイスに最も近い端の信号線に埋め込まれています。
すべてのGNDワイヤは、テスト対象のデバイスのアースに接続する必要があります。
