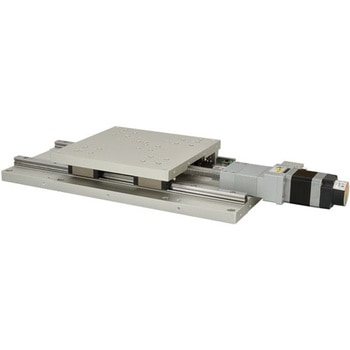

Xステージ 電磁ブレーキ付
新規ステッピングモータを使用することにで低振動、低騒音を可能にしました。移動ガイドにボールウェイを使用した長作動自動ステージです。各種センサ、ワークの自動位置決め用途に使用できます。原点前センサおよびリミットセンサは位置の調整が可能です。テーブル落下防止の電磁ブレーキがついています(QT-BKが必要です)。ALZ-220-C2B1からZブラケットを取りはずしたものがALS-220-C2B1になります。
- 仕様
- ●ステージ面(mm)：200×200●リミットセンサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ●原点前センサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 備考
- QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14
- 繰返し精度(mm)
- ±0.002
- 分解能(mm)
- 0.004
- 適合ケーブル
- ACB-BTD2、ACB-BTD3、ARC-BTD3
- 耐荷重(N)
- 490(50kgf)
- RoHS指令(10物質対応)
- 対応
- 移動方向
- X軸1方向
- 移動ガイド
- ボールウェイ
- 移動精度(mm)
- 真直度(水平・垂直)0.01
- モーメント剛性(sec/N・cm)
- ヨー剛性 0.02、ピッチ剛性 0.02、ロール剛性 0.02
- 移動量(mm)
- ±100
- 使用モータ
- PKP545N18B2 電磁ブレーキ付
- 送りねじリード(mm)
- 2
- 位置決め精度(mm)
- 0.02
- ロストモーション(mm)
- 0.002
- 最高速度(mm/s)
- 24(6000pps時)
- 送りねじ種類
- ボールねじ
- 原点センサ
- ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
- 内容量
- 1台
