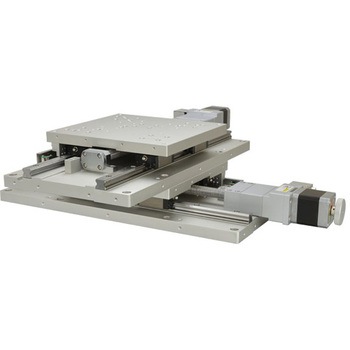

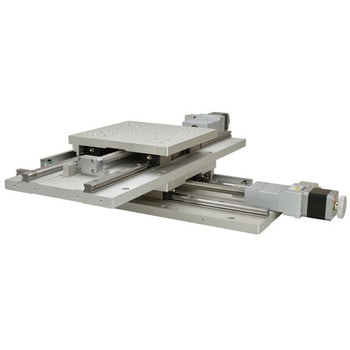

XYステージ
新規ステッピングモータを使用することで低振動、低騒音を可能にしました。移動ガイドにボールウェイを使用した長作動自動XYステージです。各種センサ、ワークの自動位置決め用途に使用できます。原点前センサおよびリミットセンサは位置の調整が可能です。
- 仕様
- ●リミットセンサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ●原点前センサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 備考
- QT-Bシリーズ接続ステージ選択(パラメータNo.4)：14
- 種類
- XYステージ
- 繰返し精度(mm)
- ±0.002
- 適合ケーブル
- ACB-BTD2、ACB-BTD3、ARC-BTD3
- 耐荷重(N)
- 392(40kgf)
- RoHS指令(10物質対応)
- 対応
- 移動方向
- XY軸2方向
- 送り方式
- ボールねじ
- 移動ガイド
- ボールウェイ
- モーメント剛性(sec/N・cm)
- ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.04
- 使用モータ
- PKP545N18B2
- テーブル幅(mm)
- 200
- テーブル長さ(mm)
- 200
- 原点センサ
- ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
- 内容量
- 1台
