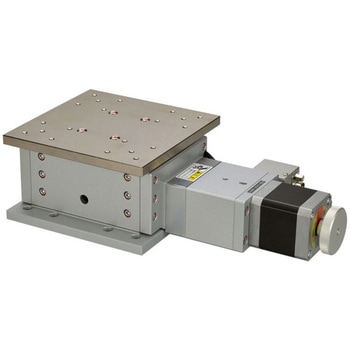

Z昇降ステージ
移動ガイドにV溝とクロスローラを採用した高精度Z昇降ステージです。ステージ面サイズは125mm×125mmです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 仕様
- ●リミットセンサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ●原点前センサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 備考
- QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14
- 種類
- Zステージ
- 繰返し精度(mm)
- ±0.0008
- 平行度(mm)
- 0.04
- 分解能(mm)
- 0.001
- 適合ケーブル
- ACB-BTD2、ACB-BTD3、ARC-BTD3
- 耐荷重(N)
- 98(10kgf)
- RoHS指令(10物質対応)
- 対応
- 移動方向
- X軸1方向
- 送り方式
- 送りねじ
- 移動ガイド
- V溝とクロスローラ
- 移動精度(mm)
- 真直度(水平・垂直)0.005
- モーメント剛性(sec/N・cm)
- ヨー剛性 1.5、ピッチ剛性 1.5、ロール剛性 0.05
- 移動量(mm)
- 0～20
- 使用モータ
- PKP545N18B2
- 送りねじリード(mm)
- 1
- 位置決め精度(mm)
- 0.01
- ロストモーション(mm)
- 0.001
- 最高速度(mm/s)
- 5(5000pps時)
- テーブル幅(mm)
- 125
- テーブル長さ(mm)
- 125
- 原点センサ
- ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
- 内容量
- 1台
