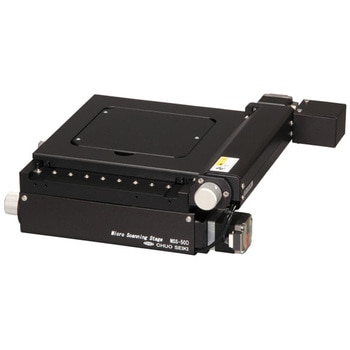

マイクロスキャニングステージ
移動量50mm×50mmの薄型軽量ステージです。
顕微鏡用途に対応するため薄型、軽量でありながら精度を妥協しておりません。
標準付属のアルミプレートを取り外し、オプションのガラスプレートを使用すると透過照明にも対応します。
- 付属品
- アルミプレート、アダプタ、検査合格、六角穴付きボルト(アダプタ取付用)M3 4本
- 材質
- アルミ合金
- 質量(kg)
- 2.7(アルミプレートを除く)
- 種類
- xyステージ
- 表面処理
- 黒アルマイト梨地
- 繰返し精度(mm)
- ±0.002
- 分解能(mm)
- 0.002
- 適合ケーブル
- ACB-BTM2、ACB-BTM3、ARC-BTM3
- 耐荷重(N)
- 29.4(3kgf)
- RoHS指令(10物質対応)
- 対応
- 移動方向
- XY軸2方向
- 送り方式
- ボールねじ
- 移動ガイド
- V溝とクロスローラ
- 移動精度(mm)
- 真直度(水平・垂直)0.008
- 移動量(mm)
- XY軸±25
- 使用モータ
- PKP523N12A
- 送りねじリード(mm)
- 1
- ロストモーション(mm)
- 0.002
- 最高速度(mm/s)
- 40(20000pps時)
- テーブル幅(mm)
- 155
- テーブル長さ(mm)
- 155
- 原点センサ
- ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 内容量
- 1台
