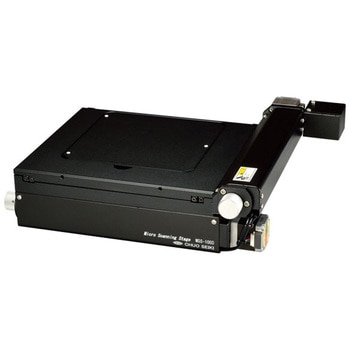

マイクロスキャニングステージ
4インチ対応の移動量100mm×100mmの薄型軽量ステージです。顕微鏡用途に対応するため薄型、軽量でありながら精度を妥協しておりません。標準付属のアルミプレートを取り外し、オプションのガラスプレートを使用すると透過照明にも対応します。
- 仕様
- ●ステージ面(mm)：205×183●リミットセンサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ●位置決め精度(1/10ストローク)(mm)：X軸0.010、Y軸0.010●位置決め精度(フルストローク)(mm)：X軸0.040、Y軸0.040
- 備考
- QT-Bシリーズ接続ステージ選択(パラメータNo.4)：36
- 種類
- xyステージ
- 繰返し精度(mm)
- ±0.002
- 分解能(mm)
- 0.002
- 適合ケーブル
- ACB-BTM2、ACB-BTM3、ARC-BTM3
- 耐荷重(N)
- 29.4(3kgf)
- RoHS指令(10物質対応)
- 対応
- 移動方向
- XY軸2方向
- 送り方式
- ボールねじ
- 移動ガイド
- V溝とクロスローラ
- 移動精度(mm)
- 真直度0.010(水平)、0.015(垂直)
- 移動量(mm)
- XY軸±50
- 使用モータ
- PKP523N12A
- 送りねじリード(mm)
- 1
- ロストモーション(mm)
- 0.003
- 最高速度(mm/s)
- 40(20000pps時)
- 原点センサ
- ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 内容量
- 1台
