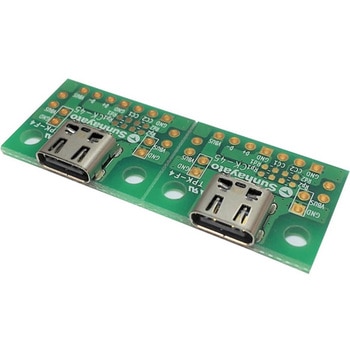

USB Type-Cコネクタ変換基板
USB Type-C用コネクタを2.54mmピッチに変換する基板
USB Type-Cコネクタの信号を2.54ピッチの端子に引き出してあります。
引き出す信号は、USB2.0規格の4本(VBUS、GND、D+、D-)とCC1/CC2端子、GNDの計7本に限定して小型化しました。

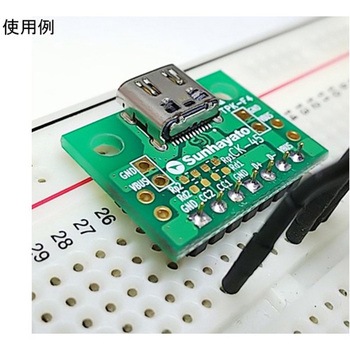

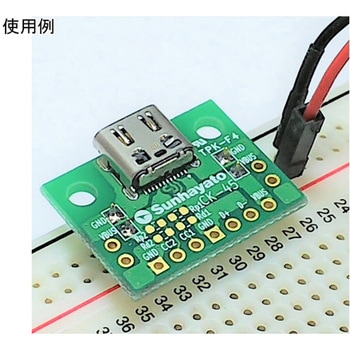

VBUS、GNDは、サンハヤト製ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。CC1/CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
仕様●寸法：24.13×18.42mm●材質：両面・ガラスエポキシ(FR-4)●板厚：1.6t●仕上処理：スルーホール、金フラッシュ、レジスト、Vカット処理2枚続き●コネクタ：USB Type-C(ソケット※メス型)※信号ラインはUSB2.0規格●付属品：USB Type-Cコネクタ実装済み(ピンヘッダは付属していません)アズワン品番67-0391-78内容量1袋
