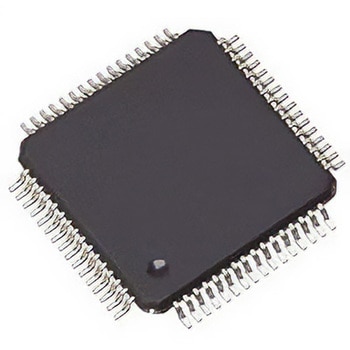

NXP マイコン HCS12， 112-Pin LQFP MC9S12DG128CPVE
S12DGシリーズマイクロコントローラユニット.S12DGシリーズは、16ビットマイクロコントローラユニット(MCU)です。単一の8ビット幅メモリをインターフェイスにして、より低コストのシステムを実現することもできます。内蔵のPLL回路により、ユーザーの動作要件に合わせて消費電力や性能に柔軟性を持たせることができます。S12A/Dマイクロコントローラユニットには、以下の標準オンチップ周辺機器が搭載されています。HCS12CPUフラッシュEEPROM128KバイトEEPROM2KバイトRAM8Kバイト非同期シリアル通信インターフェイス(SCI)x2シリアルペリフェラルインターフェイス(SPI)x18チャンネルIC/OC拡張キャプチャタイマ8チャンネル10ビットA/Dコンバータ(ADC)x28チャンネルパルス幅変調器(PWM)デジタルバイトデータリンクコントローラ(BDLC)ディスクリートデジタルI/Oチャンネルx29ディスクリートデジタルI/Oラインx20CANソフトウェア互換モジュールByteflightモジュールInter-ICバス
- 仕様
- ●RAMサイズ：8kB●USBチャンネル：0
- 幅(mm)
- 20
- チャンネル数
- SPI：2
- ピン数(ピン)
- 112
- プログラムメモリ
- 128kB
- RoHS指令(10物質対応)
- 対応
- 実装タイプ
- 表面実装
- 動作供給電圧(V)
- (標準)2.5→5
- データバス幅
- 16bit
- 最大周波数(MHz)
- 25
- ユニット数
- PWM：2x8/16bit
- ファミリー名
- HCS12
- デバイスコア
- HSC12
- 内容量
- 1セット(60個)
