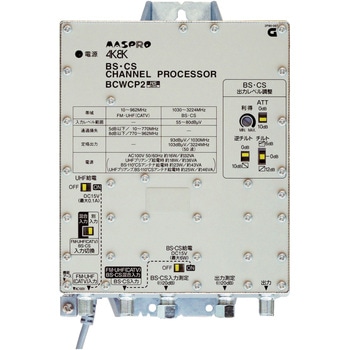

BS・CSチャンネルプロセサー
出力レベル103dBμV(3224MHz)の高出力増幅回路を搭載していますから、既設のBS・CSブースターの置換も可能です。
利得調整、ATT(アッテネーター)以外に、フラット出力 の逆チルトやチルト量の調整機能を搭載していますから、伝送システムに合わせた調整ができます。
入力切換によりFM、UHF(CATV)とBS・CSの入力を別入力(ヘッド用)と混合入力(ライン用)に切換えられますから、ヘッドまたはラインのどちらでも使用できます。 別入力時はUHF給電(DC15V、最大0.1A)も可能です。
JEC:±25kV(1.2/50μs)、IEC：±15kV(1.2/50μs)、±1.5kA(8/20μs) のサージ電圧・電流に耐える耐雷性能です。(JEC:電気規格調査会規格、IEC:国際電気標準会規格)
BS・CS帯域のチャンネル間のレベル差がある場合、自動的にレベル差の補正を行います。また、受信環境の変化によるレベル変動の自動調整も行えます。
屋内用 BS・110℃S アンテナ、プリアンプ(UPA25A、UPA35A)給電機能搭載 金属ケース F型端子 ヘッド・ライン両用
質量(kg)約1.6
使用温度範囲(℃)-10～+40
電源AC100V(50/60Hz)、BS・110℃Sアンテナ用：DC15V・最大6W、UHF給電用：DC15V・最大0.1A
コード長さ(m)ACコード：約0.9
消費電力AC100V 50/60Hz：約16W/約32VA、UHFプリアンプ給電時：約18W/約36VA、BS・110℃Sアンテナ給電時：約23W/約43VA、UHFプリアンプ、BS・110℃Sアンテナ給電時：約25W/約46VA
外形寸法(高さH×幅W×奥行D)(mm)196×140×68
周波数帯域(MHz)伝送：【FM・UHF(CATV)】10～962、【BS・CS】1030～3224
耐電性JEC:±25kV(1.2/50μs)、IEC:±15kV(1.2/50μs)、±1.5kA(8/20μs)のサージ電圧・電流に耐えること
強度【FM・UHF(CATV)】漏洩電解：34dBμV/m以下、【BS・CS】漏洩電解：40.2dBμV/m以下
RoHS指令(10物質対応)対応
出力レベル【BS・CS】93dBμV±4dB/1030MHz、103dBμV±4dB/3224MHz、調整【BS・CS】利得：0～-10dB以上(連続可変)、ATT：0、10dB切換、逆チルト：0、10dB切換/3224MHz、チルト：0、6、12dB切換/1030MHz
インピーダンス(Ω)入出力：75(F型端子)
入力レベル【BS・CS】55～80dBμV
通過帯域損失(dB以下)【FM・UHF(CATV)】5/10～770MHz、8/770～962MHz
結合量(dB)入力測定端子【BS・CS】-20(F型端子)、出力測定端子【FM・UHF(CATV)】-20(F型端子)
VSWR2.5以下
内容量1個
注意
※F型コネクターは別売
