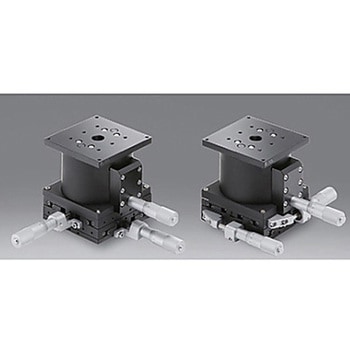

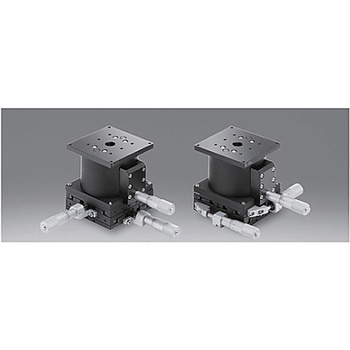

XYZ軸フラットスチールステージ ステージサイズ100mm TSD-1005シリーズ
ボールガイドのXY軸ステージとフラットZ軸ステージを組合せたステージです。
- 仕様
- 【<XYZ軸フラットスチールステージ ステージサイズ□100mm>共通仕様】主要材質：鉄、表面処理：スーパーブラッククロム+黒つや消し、移動精度/真直度：2.5μm、許容モーメント荷重/ピッチング：9.8N・m、許容モーメント荷重/ローリング：9.8N・m、モーメント剛性/ピッチング：0.45″/N・cm、モーメント剛性/ローリング：0.45″/N・cm、平行度：150μm、【個別仕様】マイクロ操作位置:センター、移動量/1回転：0.5mm、マイクロメータ最小読取：0.01mm、耐荷重：245N(25.0kgf)、質量：6.1kg
- 種類
- XYZ軸
- 耐荷重(N)
- 245
- 移動ガイド
- ボールガイド
- テーブル幅(mm)
- 100
- テーブル長さ(mm)
- 100
- ストローク(X距離)(mm)
- ±12.5
- ストローク(Y距離)(mm)
- ±12.5
- ストローク(Z距離)(mm)
- ±10
- 内容量
- 1個
