HARWIN コネクタ端子 (圧着端子) メス Datamateシリーズ 圧着 M80-0110005

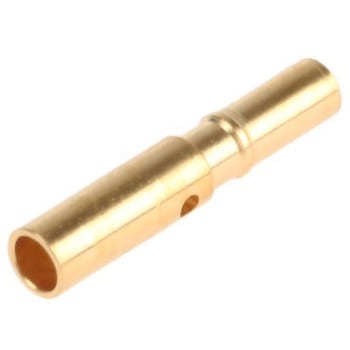

Harwin Datamate L-Tekシリーズメス圧着コンタクト. Datamate L-Tekシリーズメス圧着ハウジングで使用するDatamate L-Tekシリーズメス圧着コンタクトです。 これらのメス圧着コンタクトには金めっきが採用されており、コネクタには背面から挿入できます。 品番 ； 511-654 511-654 は大口径のコンタクトで、22 AWGのワイヤサイズに対応します。 品番 ； 511-658 511-658 は、24 → 28 AWGのワイヤサイズに対応する小口径インデント溝付き小口径コンタクトです。 コンタクト挿入工具、取り外し工具については、品番 ； 511-759 511-759 を参照
仕様
オス/メス = メス
併用可能製品 = Datamate L-Tek， J-Tek及びMix-Tekコネクタハウジング
シリーズ = Datamate
結線方法 = 圧着mm2
表面処理：コンタクト = 金
適合電線サイズAWG Max = 22AWG
最大接触抵抗 = 25mΩ
動作温度 Min = -55℃
動作温度 Max = +125℃
電線抱合範囲AWG(#)22AWG
RoHS指令(10物質対応)対応
内容量1袋(1000個)
併用可能製品 = Datamate L-Tek， J-Tek及びMix-Tekコネクタハウジング
シリーズ = Datamate
結線方法 = 圧着mm2
表面処理：コンタクト = 金
適合電線サイズAWG Max = 22AWG
最大接触抵抗 = 25mΩ
動作温度 Min = -55℃
動作温度 Max = +125℃
