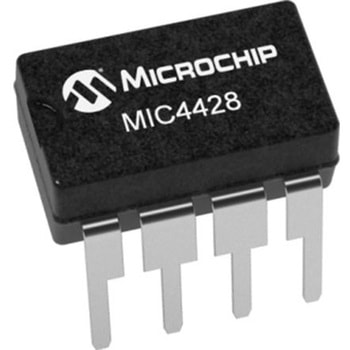

Microchip MOSFETゲートドライバ 1.5 A SOIC 2 8-Pin ローサイド 表面実装

MIC4426 / 4427 / 4428ファミリは、BiCMOS / DMOSプロセスで製造された信頼性の高いデュアルローサイドMOSFETドライバで、低消費電力と高効率を実現します。このドライバは、TTL又はCMOS入力ロジックレベルを正の供給電圧又は接地の25 mV以内でスイングする出力電圧レベルに変換します。同等品のバイポーラデバイスは、供給電圧の1 V以内でのみスイングすることができます。MIC4426 / 7 / 8には、デュアル反転、デュアル非反転、1つの反転 / 1つの非反転出力の3つの構成を用意しています。バイポーラ / CMOS / DMOS構造 逆電流に対するラッチアップ保護: >500 mA ピーク出力電流: 1.5 A 動作電圧範囲: 4.5 → 18 V 低静止供給電流 4 mA、ロジック1入力 バイポーラ / CMOS / DMOS構造 逆電流に対するラッチアップ保護: >500 mA ピーク出力電流: 1.5 A 動作電圧範囲: 4.5 → 18 V 低静止供給電流 4 mA、ロジック1入力 400 μA、ロジック0入力 25 nsで1000 pFを切り替え可能 調和のとれた立ち上り / 立ち下り時間 出力インピーダンス: 7 Ω 遅延時間: <40 ns (標準)
