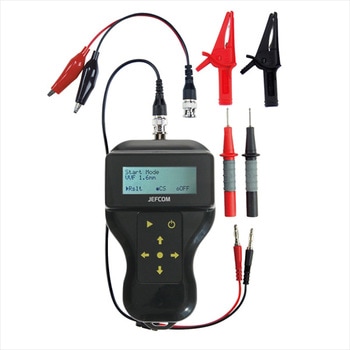

デジタルケーブルメジャー

1000mまでのケーブルの長さを素早く計測できる
10個までユーザーモードの登録が可能 ※同仕様の長さのわかっている「基準ケーブル」が必要
本体をケーブルの一端に接続し、ボタンを押すだけの簡単操作
ユーザーモードで、より正確に長さを測定できる。また、メニューに無いケーブルの測定も可能 ※同仕様の長さのわかっている「基準ケーブル」が必要
アルミCVケーブル測れます!(ユーザーモード使用時)
バックライト付液晶で、暗いところでも見やすい(バックライトはスイッチ操作後、約5秒間点灯)
用途に合わせて選べる付属ケーブル
<クリップ(小)>
細経電線(最大径 10mm)の導体をはさむ場合に使用
<クリップ(大)>
太径電線(最大径 35mm)の導体をはさむ場合に使用
<テストプローブ>
太径電線の導体断面に当てる場合に使用(キャップ付)

用途デジタル式ケーブル測長器セット内容本体、クリップ(小)、クリップ(大)、テストプローブ、ケーブル1、ケーブル2 材質ケース：ABS、LCDカバー：アクリル、BNCコネクタ：黄銅+ニッケルメッキ、電池端子：ピアノ線、スイッチカバー：クロロプレンゴム質量(g)213 使用温度範囲(℃)0～40(80%RH以下) 本体寸法(mm)93×39×173 表示バックライト付LCD (バックライトはスイッチ操作後、約5秒間点灯) 測定精度±5% (ただし下記1～3の場合は±10%となります) 1.ケーブル長が5m以上10m未満/2.VFFビニル平型コードのような簡易な構造のコード/3.ユーザーモードで基準ケーブルと被測定ケーブルの差が大きい場合測定方法TDR法分解能100m未満：0.1m / 100m以上：1m 連続使用時間(時間)約8(アルカリ乾電池) 機能電池交換お知らせ：Low Batt 表示使用電池単3形アルカリ乾電池 ×2 (電池は付属していません) 測定範囲(m)5～1000 オートパワーオフ無操作約5分で自動的に電源オフ適合ケーブルVVF：Φ1.6、Φ2.0、Φ2.6 (mm)、VCTF：0.75、1.25、2.0 (mm2)、同軸：3C-2V、3C-FV、5C-2V、5C-FV、5C-FB、LAN：Cat5e、Cat6、600V CV：5.5、8、14、22、38、60、100、200、325 (mm²)・600V CV(2心、3心、4心)、CVD、CVT、CVQに適合、その他2線以上のケーブル(ユーザーモード使用時) 内容量1個

関連資料： (0.37MB) 取扱説明書： (2.5MB)

注意

※活線不可
※途中で分岐しているケーブル、圧着端子・スリーブ等で接続されたケーブルは測定できません。
※エコケーブル、6600V CVケーブル、アルミCVケーブルは、ユーザーモードを使用してください。
