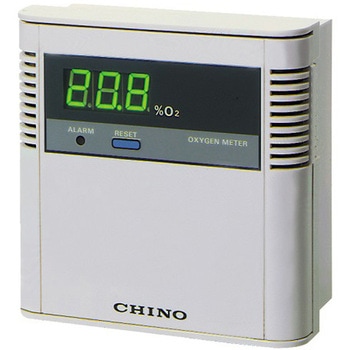

MG1000series 壁取付形酸素計 MG1001シリーズ

酸素検知部と指示計をコンパクトにまとめた酸素計で警報出力機能と記録計などの接続用外部出力も標準装備しています。、MG1000シリーズは、限界電流式ジルコニア酸素検知素子を使用した壁取付形の酸素計で、測定値表示はもちろん多彩な警報機能を備え、酸欠計または酸素濃度計として低濃度からの酸素濃度計測ができるデジタル式酸素計です。、高性能・小形。、長寿命のジルコニア酸素検知素子を使用し、高精度と優れた再現性を維持。、アナログ出力、警報用リレー出力を標準装備。、検知部内蔵形と分離形の2機種を用意。、ジルコニア式酸素計、安定化ジルコニアは酸素イオン尊電体として知られています。、この安定化ジルコニアを基板とし、基板の一面には白金電極と酸素拡散制限孔、他の一面には白金ヒータが形成されてまいす。、ここで実用的な酸素イオン導電率を得るため、ヒータに通電して基板を数百℃に加熱し、電極間に電圧を印加すると酸素イオンをキャリアとする電流で基板中を流れます。、陰極上に形成された酸素拡散制限孔のために、陰極に流入する酸素量が制限され、電流ー電圧特性にはフラット領域(限界電流)が観測されます。、限界電流は酸素濃度に比例して変化するので、この限界電流を測定することによって雰囲気の酸素濃度を知ることができます。
