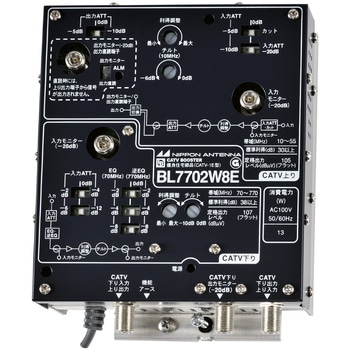

CATVブースター
CATVの上り(10～55MHz)、下り(70～770MHz)を増幅する広帯域・高性能ブースターです。
上り帯域は、システムに応じて増幅、カットの2タイプにスイッチ操作で切換え可能
前モデルに比べ消費電力が0.5W低くなり省エネ化
仕様●CTB(dB)：【定格出力レベル時】CATV下り：-60以下●チルト特性(dB)：【切換EQ】CATV下り：-14 (2dBステップ)[770MHz]、【切換逆EQ】CATV下り：-14 (2dBステップ)[770MHz]、【連続可変チルト】CATV上り：0～-6[10MHz]、CATV下り：0～-10[70MHz]●ハム変調(dB)：【定格出力レベル時】-60以下●伝送帯域内周波数特性偏差(dB)：CATV上り：全帯域で±1.0以内、CATV下り：全帯域で±2.0以内●入力モニター(dB)：CATV上り：-20±1.5、CATV下り：-20±2.0●入力レベル調整[ATT](dB)：【切換】CATV上り：-25 (5dBステップ)、CATV下り：-16 (2dBステップ)●入力・出力インピーダンス(Ω)：【C15形F型】75●出力モニター(dB)：CATV上り：-20±1.5、CATV下り：-20±1.5●出力レベル調整[ATT](dB)：【切換】CATV上り：-10 (5dBステップ)●利得安定度(dB)：【-10～+40℃】±2.0以内●定格出力レベル(dBμV)：【全電力が+20dBm以下で運用のこと】CATV上り：105 (フラット出力)、CATV下り：107 (フラット出力)●最大伝送容量(ch)：【デジタルは-10dB運用】CATV上り：TV2 DATA、CATV下り：TV74 デジタル●標準出力レベル(dBμV)：CATV上り：75、CATV下り：69●漏洩電界強度(dBμV/m)：【3mの距離において】CATV下り：34以下●直読端子：CATV上り：出力●相互変調[IM2](dB)：【定格出力レベル時】CATV上り：-55以下、CATV下り：-63以下●耐衝撃波：入力出力・電源端子とも正負各15kV(1.2/50μs)のサージ電圧に耐える
付属品取付ねじ2本(1本は本体取付済)
質量(kg)1
使用温度範囲(℃)【本体周囲温度】-10～+40
外形寸法(mm)166 (H) × 127 (W) ×65 (D)
消費電力(W)13
電源電圧(V)AC100(50/60Hz)
周波数帯域(MHz)CATV上り：10～55、CATV下り：70～770
標準利得(dB)CATV上り：30以上、CATV下り：38以上
雑音指数(dB)【最大利得時】10以下
利得調整範囲(dB)【連続可変】10以上
VSWR2.0以下
内容量1台
