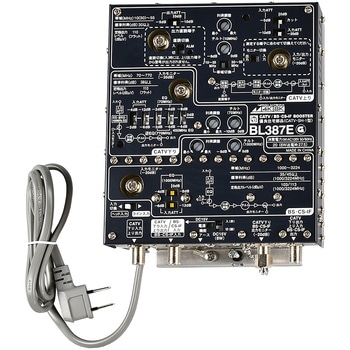

CS・BS/CATVブースター
4K・8K放送(3.2GHz)に対応したブースターです。
仕様●CIN(dB)：【定格出力レベル時】BS・CS-IF：-22以下●CTB(dB)：【定格出力レベル時】CATV下り：-60以下●コンバーター供給電源(V)：BS・CS-IF：DC15(±10%) 6W●チルト特性(dB)：【切換EQ(入力チルト)】CATV下り：-14(2dBステップ) [70MHz]、BS・CS-IF：-8(4dBステップ) [1000MHz]、【切換逆EQ】CATV下り：-6(2dBステップ) [770MHz]、【切換450MHzEQ】CATV下り：-4、【連続可変チルト】CATV上り：0～-6[10MHz]、CATV下り：0～-10[70MHz]、BS・CS-IF：0～-8[1000MHz]●ハム変調(dB)：【定格出力レベル時】-60以下●伝送帯域内周波数特性偏差(dB)：CATV上り：全帯域で±1.0以内、CATV下り：全帯域で±2.0以内、BS・CS-IF：任意の34.5MHzで±1.0以内チルト直線に対し全帯域で±2.5以内●入出力インピーダンス(Ω)：【F型接栓座】75●入力モニター(dB)：CATV上り：-20±1.5(切換)、CATV下り：-20±1.5、BS・CS-IF：-20±3.0●入力レベル調整[ATT](dB)：【切換】CATV上り：-26(5dBステップ)、CATV下り：-16(2dBステップ)、BS・CS-IF：-12(6dBステップ)●出力モニター(dB)：CATV下り：-6(2dBステップ) [770MHz]●出力レベル調整[ATT](dB)：【切換】CATV上り：-10(5dBステップ)●利得安定度(dB)：【-10～+40℃】CATV上り：±2.0以内、BS・CS-IF：±3.0以内●定格出力レベル(dBμV)：【全電力が+20dBm以下で運用の事】CATV上り：110(フラット出力)、CATV下り：110(フラット出力)、BS・CS-IF：103/113(1000/3224MHz)●最大伝送容量(ch)：【デジタル(550～770MHz)は -10dB運用】CATV上り：TV2 DATA、CATV下り：TV74 デジタル、BS・CS-IF：BS・CS 50●標準入力レベル(dBμV)：CATV上り：80、CATV下り：72●漏洩電界強度(dVμV/m)：【3mの距離において】CATV下り：-6(2dBステップ) [770MHz]●直読端子：CATV上り：出力●相互変調(dB)：【定格出力レベル時IM2】CATV上り：-60以下、CATV下り：-63以下、【定格出力レベル時IM3】CATV上り：-70以下●耐衝撃波(kV)：±15(1.2/50μs)
付属品取付ねじ2本(1本は本体取付済)
質量(kg)1.3
使用温度範囲(℃)-10～+40
外形寸法(mm)193(H)×147(W)×65(D)
消費電力(W)20(DC15V 送電時 27.5)
電源電圧(V)AC100(50/60Hz)
周波数帯域(MHz)【上り帯域切換時30～55】CATV上り：10～55、CATV下り：70～770、BS・CS-IF：1030～3224
電圧定在波比CATV上り：2.0以下、BS・CS-IF：2.5以下
標準利得(dB)CATV上り：30以上、CATV下り：38以上、BS・CS-IF：35/45以上(1000/3224MHz)
雑音指数(dB)【最大利得時】10以下
利得調整範囲(dB)【連続可変】CATV上り：10以上
内容量1台
