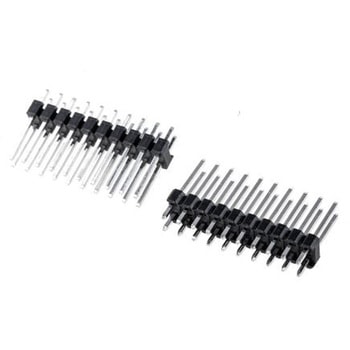

HARWIN ピンヘッダ 20極 2.54mm 2列 M20-9971046
仕様●シリーズ： M20●ピッチ： 2.54mm●極数： 20●行数： 2●接続方向： ストレート●シュラウド/アンシュラウド： アンシュラウド●コネクタシステム： 基板対基板， 電線対基板●結線方法： はんだ●コンタクト材質： 真鍮●定格電流： 3.0A●テールピン長： 2.95mm●対応ピン長： 8.51mm●HARWIN M20 2.54 mm 基板ピンヘッダコネクタ. このM20 シリーズ基板スルーホール / SMT取り付けヘッダコネクタのピッチは2.54 mmです。これらのM20 2.54 mm基板ヘッダは、2 列 / 1 列、垂直 / ライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。これらのM20 2.54 mm基板ピンヘッダコネクタのハウジングは、各種の対応ピン長(M20-975xxx、M20-976xxx、M20-977xxx： ピン長5.8 mm。 M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx： ピン長6.1 mm。 M20-997xxx： ピン長8.5 mm)が用意されています。 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、リフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM20 2.54 mm基板ヘッダコネクタは、M20シリーズの基板ソケット、ソケットハウジング、ジャンパとかん合します。. 特長. 複数の構成オプションと対応ピン長により、柔軟な設計が可能 リフローはんだ付けプロセスに耐える熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. このM20 2.54 mm基板接続用ヘッダは、幅広い用途で使用でき、組み込みPC、マザーボード、電子システムで標準コネクタとしての地位を確立しています。 主な用途は、家電製品、通信、駆動と制御、産業監視、PCなどです。
RoHS指令(10物質対応)対応
内容量1袋(300個)
